ściemniacz oświetlenia SCO-813 montaż na szynie DIN zasilanie 230V AC 1000W | SCO-813 F&F

Opis i Kluczowe Cechy

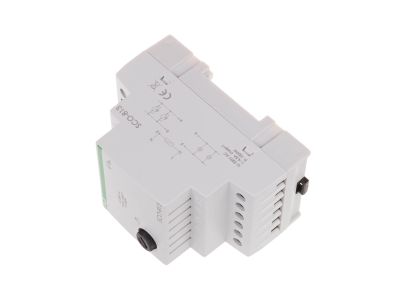

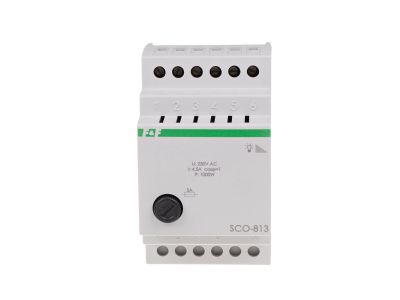

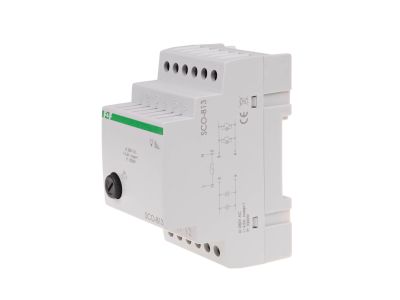

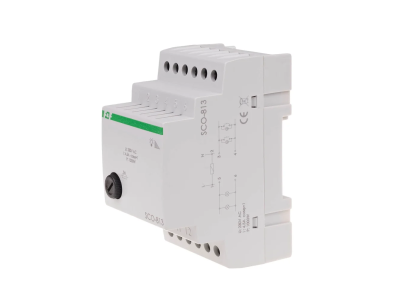

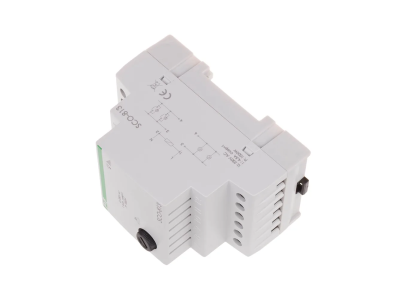

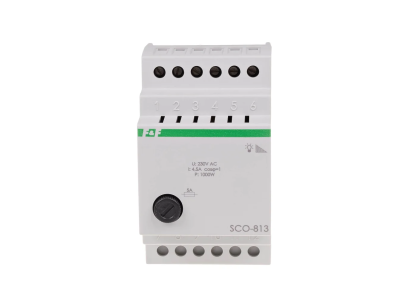

Ściemniacz oświetlenia SCO-813 o maksymalnej mocy obciążenia 1000 W, zasilany napięciem 230 V AC, przeznaczony do regulacji natężenia oświetlenia żarowego, halogenowego oraz transformatorów toroidalnych za pomocą dowolnego włącznika chwilowego (dzwonkowego). Element wykonawczy w postaci triaka zapewnia wyłączanie w przejściu przez zero, co minimalizuje zakłócenia i wydłuża żywotność źródła światła. Urządzenie montowane na szynie DIN 35 mm, zajmuje 3 moduły (52,5 mm).

• Maksymalna moc 1000 W: umożliwia sterowanie nawet dużymi zestawami żarówek lub halogenów bez ryzyka przeciążenia.
• Napięcie zasilania 230 V AC: bezpośrednie wpięcie w standardową instalację domową i przemysłową.
• Wyłączanie w zerze (Zero Cross): płynna regulacja jasności przy obciążeniach rezystancyjnych i indukcyjnych, redukcja zakłóceń elektromagnetycznych.
• Instalacja 3-przewodowa z zaciskami śrubowymi 4 mm²: prosty i pewny montaż przewodów o dużym przekroju, moment dokręcający 0,4 Nm.
• Kompatybilność z włącznikami chwilowymi: sterowanie przyciskiem dzwonkowym – każdy impuls zmienia poziom jasności (kolejno pełna – ściemniona – wyłączenie).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i oznakowany jest znakiem CE. Zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla elektrycznej aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Ściemniacz SCO-813 znajduje zastosowanie wszędzie tam, gdzie wymagana jest regulacja natężenia światła w obwodach żarowych i halogenowych. Dzięki sterowaniu włącznikiem chwilowym idealnie nadaje się do:

• Regulacji oświetlenia w salonach, korytarzach, restauracjach – płynna zmiana nastroju.
• Sterowania oświetleniem wystaw sklepowych lub ekspozycji – możliwość ustawienia stałego poziomu jasności.
• Współpracy z transformatorami toroidalnymi zasilającymi lampy halogenowe niskonapięciowe – wymagane obciążenie rezystancyjno-indukcyjne.
• Zastosowań w systemach automatyki budynkowej jako element wykonawczy – może być wysterowany przyciskiem zewnętrznym lub przekaźnikiem.

Wskazówki Montażowe

Montaż i podłączenie ściemniacza SCO-813 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Do zacisków śrubowych o przekroju maksymalnie 4 mm² podłącz przewody zgodnie z dokumentacją (instalacja 3-przewodowa – L, N, wyjście do odbiornika). Moment dokręcania zacisków: 0,4 Nm. Przekrój przewodów dobierz do prądu obciążenia. Nie stosuj do odbiorników LED – tylko żarowe, halogenowe i transformatory toroidalne.

FAQ

• Czy ściemniacz posiada podświetlenie lub pamięć stanu? Nie. Po zaniku napięcia urządzenie nie zapamiętuje ostatniego poziomu jasności – przywracana jest pozycja wyłączona. Nie ma również własnego podświetlenia przycisku.
• Jaki jest stopień ochrony (IP)? Ściemniacz ma stopień ochrony IP20, co oznacza, że jest chroniony przed dotknięciem palcami i przed ciałami stałymi >12,5 mm. Nie jest odporny na wilgoć – przeznaczony wyłącznie do montażu wewnątrz rozdzielnic suchych pomieszczeń.
• Jaki jest tryb pracy styku / sterowania? Element wykonawczy to triak, który wyłącza obciążenie w momencie przejścia napięcia przez zero (Zero Cross). Każdy impuls z włącznika chwilowego cyklicznie zmienia stan: pełna jasność → ściemniona (np. 50%) → wyłączona. Pozwala to na płynną regulację bez zakłóceń sieciowych.
