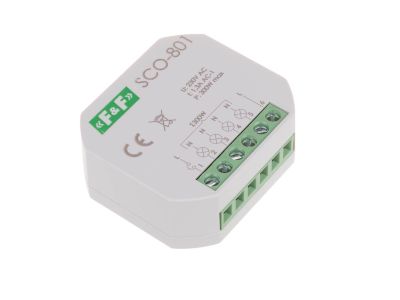

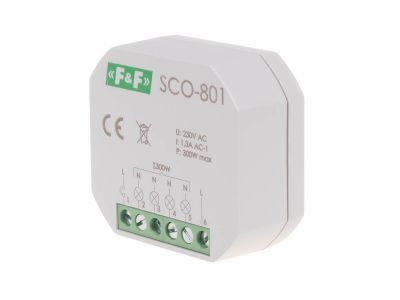

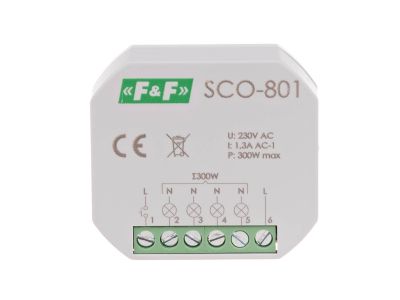

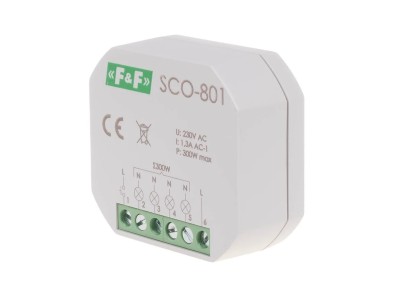

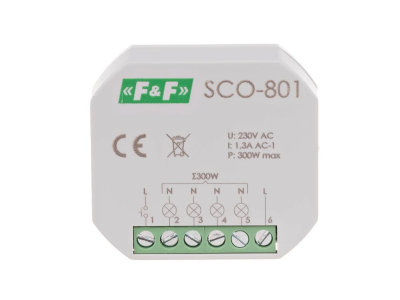

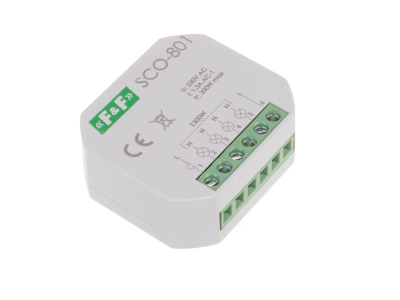

Ściemniacz oświetlenia SCO-801 bez pamięci montaż podtynkowy zasilanie 230V AC 300W | SCO-801 F&F

Opis i Kluczowe Cechy

Ściemniacz oświetlenia SCO-801 to urządzenie przeznaczone do płynnej regulacji natężenia światła w obwodach żarowych i halogenowych. Zasilany napięciem 230 V AC, wyposażony w triak jako element wykonawczy, umożliwia załączanie i wyłączanie oświetlenia z możliwością ściemniania za pomocą dowolnego łącznika chwilowego (dzwonkowego). Maksymalna moc podłączonych źródeł wynosi 300 W, a maksymalny prąd obciążenia w kategorii AC-1 to 1,3 A. Urządzenie montowane jest w puszce podtynkowej Ø60, co sprawia, że idealnie nadaje się do instalacji w standardowych puszkach instalacyjnych.

• Maksymalna moc 300 W: Pozwala na sterowanie oświetleniem żarowym oraz halogenowym o znacznym poborze mocy, zapewniając pełną regulację jasności bez ryzyka przeciążenia.
• Element wykonawczy – triak: Zapewnia bezstopniową regulację natężenia światła (ściemnianie) oraz załączanie w przejściu przez zero napięcia, co minimalizuje zakłócenia elektromagnetyczne i wydłuża żywotność źródeł światła.
• Instalacja 2-przewodowa: Umożliwia montaż w istniejących instalacjach bez konieczności prowadzenia dodatkowego przewodu neutralnego, co ułatwia modernizację starszych obwodów.
• Kompaktowe wymiary (Ø54 mm, wys. 20 mm): Przeznaczone do montażu w puszce podtynkowej Ø60, oszczędzają miejsce i pasują do standardowych rozwiązań montażowych.
• Zaciski śrubowe o przekroju 2,5 mm² i moment dokręcający 0,4 Nm: Gwarantują pewne i trwałe połączenie przewodów, zgodne z dobrymi praktykami instalacyjnymi.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z wymogami bezpieczeństwa elektrycznego oraz kompatybilności elektromagnetycznej (EMC). Stopień ochrony IP20 potwierdza bezpieczne użytkowanie w suchych pomieszczeniach wewnątrz rozdzielnic i puszek instalacyjnych.

Zastosowanie

Ściemniacz SCO-801 jest przeznaczony do regulacji mocy odbiorników oświetleniowych o charakterze rezystancyjnym i pojemnościowym. Sprawdza się w następujących scenariuszach:

• Płynna regulacja natężenia światła żarówek tradycyjnych i halogenowych (230 V) w salonach, sypialniach, korytarzach – sterowanie za pomocą łącznika chwilowego.
• Współpraca z transformatorami toroidalnymi (ferromagnetycznymi) zasilającymi niskonapięciowe halogeny – możliwość ściemniania całego toru transformatora.
• Modernizacja istniejących obwodów jednoprzyciskowych wymagających funkcji ściemniania – urządzenie wymaga wyłącznie przewodu fazowego i przewodu od łącznika (instalacja 2-przewodowa).
• Zastosowanie w domowej automatyce jako element wykonawczy sterowany przyciskami dzwonkowymi – możliwość podłączenia wielu łączników równolegle.

Wskazówki Montażowe

Montaż ściemniacza SCO-801 może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do montażu w puszce podtynkowej Ø60 na szynie TH35 (DIN) – w przypadku montażu podtynkowego zazwyczaj stosuje się standardową puszkę instalacyjną. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia (zalecane 1,5–2,5 mm²). Zaciski śrubowe dokręcać momentem 0,4 Nm – zbyt słabe lub zbyt mocne dokręcenie może prowadzić do iskrzenia lub uszkodzenia zacisku. Należy pamiętać, że ściemniacz nie ma pamięci stanu po zaniku napięcia – po przywróceniu zasilania pozostaje w stanie wyłączenia.

FAQ

• Czy ściemniacz SCO-801 posiada podświetlenie lub wbudowany LED? Nie. Urządzenie nie jest wyposażone w żadne źródło światła ani podświetlenie. Informację o stanie pracy uzyskuje się poprzez obserwację regulowanego oświetlenia.
• Jaki jest stopień ochrony ściemniacza? Stopień ochrony to IP20. Oznacza to, że urządzenie jest zabezpieczone przed dotknięciem palcami i przed ciałami stałymi o średnicy ≥12,5 mm, ale nie jest odporne na wilgoć – należy montować je wyłącznie w suchych pomieszczeniach.
• W jakim trybie pracuje styk (element wykonawczy) – czy jest to łącznik bistabilny? Elementem wykonawczym jest triak, który załącza się w momencie przejścia napięcia przez zero. Tryb pracy jest monostabilny – impuls z łącznika chwilowego przełącza stan (włącz/wyłącz) oraz umożliwia przytrzymanie w celu regulacji natężenia. Nie jest to styk mechaniczny, a półprzewodnik.
