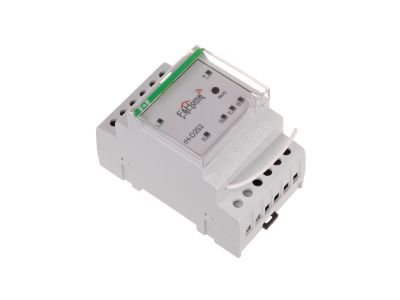

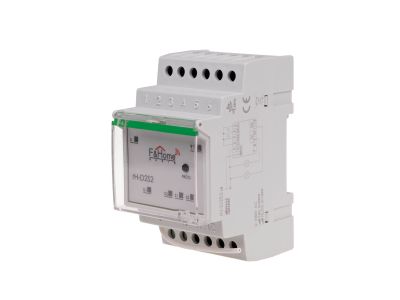

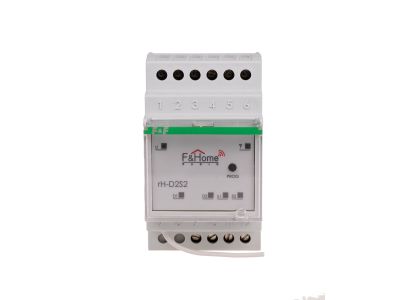

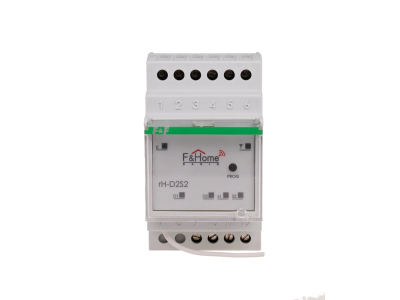

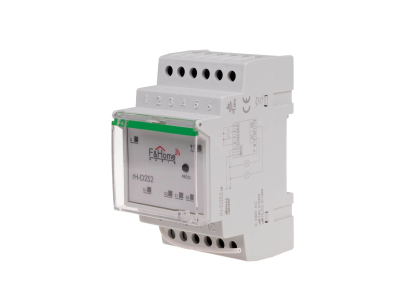

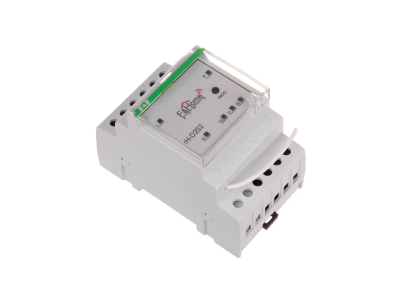

Ściemniacz dwukanałowy z nadajnikiem dwukanałowym rH-D2S2 | rH-D2S2 F&F

Opis i Kluczowe Cechy

Ściemniacz dwukanałowy z nadajnikiem dwukanałowym rH-D2S2 to zaawansowany moduł łączący w sobie dwa niezależne ściemniacze oraz dwa wejścia stykowe, przeznaczony do bezprzewodowej regulacji jasności odbiorników AC 230V. Każdy kanał obsługuje obciążenie o mocy do 200 W, co umożliwia sterowanie dwoma oddzielnymi obwodami oświetlenia lub innymi urządzeniami. Komunikacja z serwerem systemu odbywa się drogą radiową, co eliminuje potrzebę prowadzenia dodatkowych przewodów sterujących.

• Dwa niezależne kanały po 200 W: Umożliwiają jednoczesne sterowanie dwoma obwodami oświetlenia, np. w różnych pomieszczeniach lub strefach, bez wzajemnego wpływu na siebie.
• Regulacja mocy 0–100% z wyłączeniem w fazie: Płynna zmiana natężenia światła od pełnej jasności do całkowitego wygaszenia, zapewniająca komfort i oszczędność energii.
• Dwa fizyczne wejścia stykowe: Umożliwiają podłączenie monostabilnych styków bezpotencjałowych (np. przycisków), co pozwala na lokalne sterowanie ściemnianiem.
• Elektroniczne zabezpieczenie nadprądowe: Chroni moduł przed skutkami zwarcia lub podłączenia zbyt dużego obciążenia, zwiększając bezpieczeństwo instalacji.
• Wbudowany czujnik temperatury: Monitoruje temperaturę wewnętrzną i chroni moduł przed przegrzaniem, wydłużając jego żywotność.

Zgodność z Normami

Moduł ściemniacza rH-D2S2 został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej i posiada oznakowanie CE. Spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Ściemniacz dwukanałowy rH-D2S2 znajduje zastosowanie w nowoczesnych systemach automatyki budynkowej, gdzie wymagane jest bezprzewodowe sterowanie oświetleniem z możliwością regulacji jasności. Dzięki dwóm kanałom i wejściom stykowym sprawdza się w wielu scenariuszach.

• Sterowanie oświetleniem w domach jednorodzinnych i mieszkaniach – płynna regulacja jasności w salonach, sypialniach czy korytarzach.
• Tworzenie scen świetlnych w biurach, hotelach i obiektach komercyjnych – możliwość zaprogramowania różnych poziomów oświetlenia dla stref.
• Integracja z systemami inteligentnego budynku (np. KNX, Loxone) za pośrednictwem komunikacji radiowej – rozszerzenie funkcji o zdalne sterowanie.
• Automatyczne ściemnianie w oparciu o sygnały z czujników lub harmonogramów – zwiększenie efektywności energetycznej i komfortu użytkowania.

Wskazówki Montażowe

Montaż modułu ściemniacza rH-D2S2 powinien być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w rozdzielnicy elektrycznej – należy zapewnić odpowiednią wentylację i odstępy od innych elementów. Podłączaj przewody zgodnie z dokumentacją producenta, dobierając przekrój do prądu obciążenia. Obciążenie każdego kanału nie może przekraczać 200 W (przy AC 230 V). Do wejść stykowych podłączaj wyłącznie monostabilne styki bezpotencjałowe. Unikaj zwarć na wyjściach odbiorników – moduł posiada zabezpieczenie nadprądowe, ale nie zastępuje ono prawidłowego doboru zabezpieczeń w obwodzie.

FAQ

• Czy ściemniacz wymaga podłączenia przewodu neutralnego? Tak, moduł jest zasilany napięciem AC 230 V i wymaga przewodu fazowego oraz neutralnego. Szczegółowy schemat podłączenia znajduje się w dokumentacji producenta.
• Jaki zakres ściemniania oferuje moduł? Regulacja mocy odbywa się w zakresie 0–100% z wykorzystaniem modulacji fazy z wyłączeniem w fazie. Pozwala to na płynne przejście od pełnej jasności do całkowitego wygaszenia światła.
• Czy do modułu można podłączyć odbiorniki indukcyjne lub pojemnościowe? Tak, obciążenie może być rezystancyjne, indukcyjne (silniki AC, transformatory) oraz pojemnościowe (lampy jarzeniowe), jednak maksymalna moc 200 W na kanał obowiązuje dla wszystkich typów obciążeń. Należy pamiętać o ograniczeniach prądowych i sprawdzić kompatybilność z konkretnym odbiornikiem.
