Ściemniacz dwukanałowy z nadajnikiem dwukanałowym - Long Range | rH-D2S2-LR F&F

Alternatywny kod produktu: rH-D2S2 LR

Opis i Kluczowe Cechy

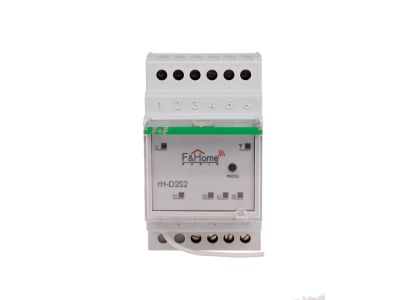

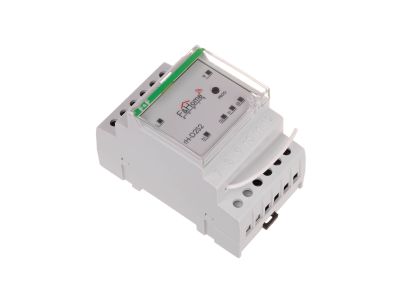

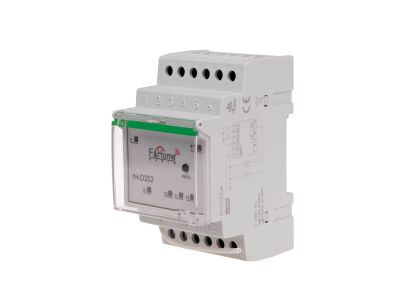

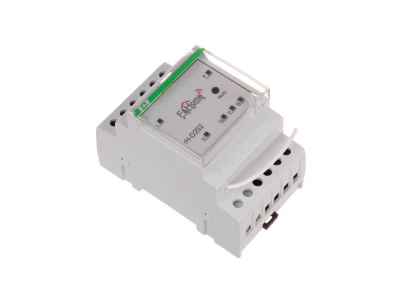

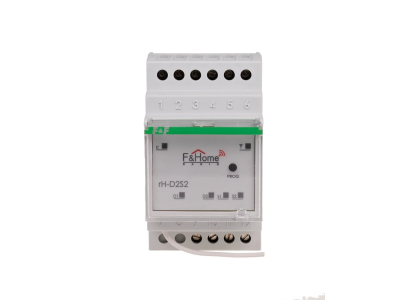

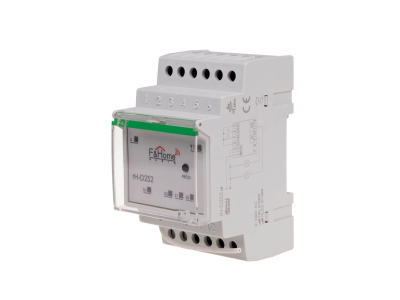

Ściemniacz dwukanałowy rH-D2S2-LR Long Range to zaawansowany moduł łączący w sobie dwa odrębne ściemniacze oraz dwa wejścia stykowe. Przeznaczony do bezprzewodowego sterowania dwoma odbiornikami o napięciu AC 230 V. Komunikacja z serwerem odbywa się drogą radiową, co zapewnia wygodę zdalnego zarządzania oświetleniem i innymi obciążeniami. Regulacja mocy realizowana jest metodą modulacji fazy z wyłączeniem w fazie, w zakresie 0–100%, co daje płynną kontrolę natężenia światła lub mocy urządzenia.

• Dwa niezależne kanały ściemniacza: Możliwość jednoczesnego sterowania dwoma odbiornikami (np. lampami, silnikami AC) – każdy kanał może być regulowany oddzielnie, co zwiększa elastyczność instalacji.
• Komunikacja radiowa Long Range: Stabilna łączność z serwerem na większych odległościach, bez konieczności prowadzenia dodatkowego okablowania sterującego.
• Tryb autonomiczny Off-line: W przypadku utraty połączenia z serwerem moduł automatycznie przechodzi w tryb pracy autonomicznej, działając jak klasyczny ściemniacz – krótkie wciśnięcie przycisku włącza/wyłącza, długie zmienia moc co 10% w zakresie 10–100%.
• Dwa wejścia stykowe (S1, S2): Umożliwiają podłączenie monostabilnych styków bezpotencjałowych (przycisków) do lokalnego sterowania każdym kanałem – nawet bez dostępu do sieci.
• Obsługa obciążeń rezystancyjnych, indukcyjnych i pojemnościowych: Możliwość sterowania lampami żarowymi, silnikami AC, transformatorami oraz lampami jarzeniowymi – uniwersalne zastosowanie w różnych typach instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie należy wykonywać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Ściemniacz rH-D2S2-LR znajduje zastosowanie w systemach inteligentnego budynku oraz automatyce mieszkaniowej i komercyjnej, gdzie wymagane jest zdalne i lokalne sterowanie oświetleniem lub innymi odbiornikami prądu przemiennego.

• Sterowanie oświetleniem LED, żarowym lub halogenowym w strefach dziennych i reprezentacyjnych – płynna regulacja natężenia światła.
• Zdalne załączanie i ściemnianie silników AC (np. wentylatorów, rolet) za pomocą serwera lub aplikacji.
• Praca w trybie autonomicznym jako klasyczny ściemniacz w pomieszczeniach, gdzie nie ma stałej łączności z serwerem (np. piwnice, garaże).
• Impulsowe sterowanie stycznikami lub przekaźnikami poprzez wejścia stykowe – integracja z istniejącymi instalacjach przyciskowych.

Wskazówki Montażowe

Montaż i podłączenie modułu mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia. Moment dokręcania zacisków stosuj według zaleceń producenta podanych w dokumentacji technicznej. Po montażu sprawdź poprawność podłączenia styków S1 i S2 oraz odbiorników przed pierwszym uruchomieniem.

FAQ

• Czy moduł posiada wbudowane podświetlenie przycisków sterujących? W danych technicznych nie podano informacji o podświetleniu. Moduł współpracuje z zewnętrznymi stykami bezpotencjałowymi – podświetlenie zależy od wybranego przycisku.
• Jaki jest stopień ochrony modułu? Producent nie deklaruje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu w rozdzielnicy (środowisko suche). Należy zapewnić odpowiednią ochronę przed wilgocią i zabrudzeniami.
• Czy tryb autonomiczny wymaga specjalnej konfiguracji? Tak, w ustawieniach instalatora musi być włączona opcja „Off-line: tryb autonomiczny”. Ponadto należy prawidłowo podłączyć styki S1 i S2 do monostabilnego przycisku. Wtedy po utracie łączności moduł działa jak klasyczny ściemniacz.
