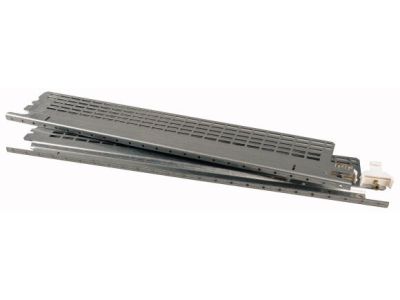

Ściany boczne montażowe do kasety podtynkowej, BPZ-MSW-10/SNAP Profi+ | 112286 Eaton

Opis i Kluczowe Cechy

Ściany boczne montażowe BPZ-MSW-10/SNAP stanowią integralny element zaawansowanego systemu rozdzielnic niskiego napięcia serii Profi+ marki EATON. Zostały zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych o prądzie znamionowym do 630A, gdzie kluczowa jest sztywność konstrukcji oraz szybkość montażu. Dzięki zastosowaniu innowacyjnej technologii SNAP, proces instalacji ścian bocznych w kasecie podtynkowej lub obudowie natynkowej jest znacząco uproszczony, co przekłada się na oszczędność czasu pracy instalatora. Produkt charakteryzuje się wysoką precyzją wykonania, co gwarantuje idealne dopasowanie do pozostałych komponentów systemu Profi+.

• Kompatybilność z systemem rozdzielnic Profi+ do prądu znamionowego 630A.
• Możliwość stosowania w obudowach o stopniu ochrony IP30 oraz IP54.
• Wykonanie w I klasie ochronności, zapewniające odpowiednie bezpieczeństwo użytkowania.
• Solidna konstrukcja mechaniczna wspierająca stabilność całej rozdzielnicy.
• System montażu SNAP eliminujący zbędne operacje śrubowe w wybranych etapach składania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskiego napięcia. Ściany boczne BPZ-MSW-10/SNAP spełniają wymagania normy PN-EN 61439, co potwierdza ich przydatność do budowy zestawów rozdzielczych poddawanych weryfikacji konstrukcji. Zastosowanie oryginalnych akcesoriów EATON pozwala na zachowanie deklarowanego stopnia ochrony IP (IP30 lub IP54 w zależności od konfiguracji) oraz ciągłości obwodu ochronnego, co jest niezbędne dla zachowania I klasy ochronności urządzenia.

Zastosowanie

Ściany boczne BPZ-MSW-10/SNAP znajdują szerokie zastosowanie w budownictwie komercyjnym oraz przemysłowym. Są dedykowane do montażu w kasetach podtynkowych oraz obudowach natynkowych serii Profi+. Dzięki unikalnej konstrukcji systemu, ściany te umożliwiają elastyczne konfigurowanie rozdzielnic, w tym łączenie ich w zestawy szeregowe oraz pionowe. Jest to rozwiązanie idealne dla głównych tablic rozdzielczych w biurowcach, centrach logistycznych oraz zakładach produkcyjnych, gdzie wymagana jest wysoka niezawodność i możliwość rozbudowy systemu w przyszłości.

Wskazówki Montażowe

Podczas montażu ścian bocznych BPZ-MSW-10/SNAP należy zwrócić szczególną uwagę na prawidłowe osadzenie elementów w zatrzaskach systemu SNAP. W przypadku montażu w kasetach podtynkowych, należy upewnić się, że ściany są ustawione prostopadle do tylnej płyty montażowej, co ułatwi późniejszą instalację aparatury modułowej i szyn zbiorczych. Przy łączeniu rozdzielnic w pionie lub poziomie, należy stosować dedykowane zestawy uszczelniające, aby zachować deklarowany stopień ochrony IP54. Zaleca się sprawdzenie dokręcenia wszystkich elementów mocujących zgodnie z dokumentacją techniczną producenta, aby zapewnić pełną sztywność mechaniczną zestawu.

FAQ

• Czy ściany BPZ-MSW-10/SNAP pasują do każdej rozdzielnicy EATON? Nie, są one dedykowane wyłącznie do systemu Profi+ o prądzie znamionowym do 630A.
• Czy produkt wspiera stopień ochrony IP54? Tak, ściany te mogą być stosowane w rozdzielnicach o stopniu ochrony IP54, pod warunkiem zachowania odpowiednich procedur montażowych i użycia właściwych uszczelek.
• Co oznacza system SNAP w nazwie produktu? System SNAP to autorskie rozwiązanie firmy EATON pozwalające na szybki, zatrzaskowy montaż elementów konstrukcyjnych, co minimalizuje użycie narzędzi i skraca czas prefabrykacji rozdzielnicy.
