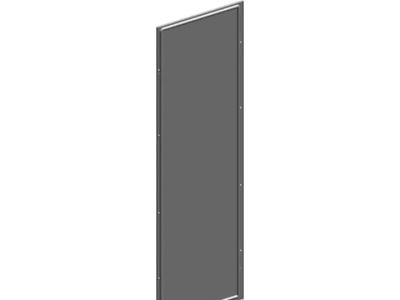

Ściany boczne H8/T6, 1913x625mm (WxS) (zestaw 2szt), TriLine-R, RSW86P2 | 2CPX045822R9999 ABB

Alternatywny kod produktu: 2CPX045822R9999

Opis i Kluczowe Cechy

Ściany boczne H8/T6 (symbol 2CPX045822R9999) w zestawie 2 sztuk to elementy osłonowe dedykowane do modułowych tablic rozdzielczych serii TriLine-R. Wymiary 1913x625 mm (szer. x głęb.) zapewniają kompatybilność z rusztem 12 GU i wysokością całkowitą 8. Wykonane z blachy stalowej malowanej proszkowo w kolorze RAL 7035, charakteryzują się wysoką odpornością na korozję i estetycznym wyglądem.

• Wymiary 1913x625 mm: Optymalna szerokość i głębokość dla rusztu 12 GU w tablicach serii TriLine-R o wysokości 8.
• Zestaw 2 sztuk: Wystarczająca ilość do kompletnego osłonięcia boków jednej tablicy rozdzielczej.
• Blacha stalowa malowana proszkowo RAL 7035: Wysoka trwałość powłoki, odporność na zarysowania i działanie czynników atmosferycznych, jednolity wygląd z innymi elementami serii.
• Kompatybilność z rusztem 12 GU: Precyzyjne dopasowanie do standardowych rozstawów modułów w tablicach serii TriLine-R.
• Zastosowanie w instalacjach wewnętrznych: Przeznaczone do montażu w suchych pomieszczeniach, zgodnie z normami dla aparatury modułowej.

Zgodność z Normami

Elementy spełniają wymagania norm europejskich dotyczących konstrukcji tablic rozdzielczych (m.in. PN-EN 62208). Zastosowana powłoka malarska proszkowo posiada certyfikaty zgodności z normami jakościowymi. Produkt posiada deklarację zgodności CE.

Zastosowanie

Ściany boczne H8/T6 są niezbędnym elementem osłonowym w modułowych tablicach rozdzielczych serii TriLine-R, zapewniając estetyczne wykończenie i dodatkową ochronę mechaniczną instalacji.

• Kompletowanie szaf rozdzielczych o wysokości 8 i ruszcie 12 GU w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Wyposażenie tablic w rozdzielnicach elektrycznych – dodatkowa ochrona przed kurzem i uszkodzeniami mechanicznymi.
• Montaż w suchych pomieszczeniach zgodnie z wymaganiami norm bezpieczeństwa instalacji elektrycznych.
• Estetyczne dopełnienie serii TriLine-R – jednolity design z innymi elementami obudowy.

Wskazówki Montażowe

Montaż ścian bocznych powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Elementy mocuje się do rusztu za pomocą odpowiednich wkrętów (niezałączonych w zestawie). Przed montażem upewnić się, że wymiary rusztu i tablicy są zgodne z wymiarami ścian bocznych. Podczas dokręcania unikać nadmiernego momentu siłowego, aby nie uszkodzić powłoki malarskiej.

FAQ

• Czy ściany boczne są dostarczane z otworami montażowymi? Tak, elementy posiadają fabrycznie przygotowane otwory montażowe, dostosowane do rusztu 12 GU.
• Czy powłoka RAL 7035 jest odporna na promieniowanie UV? Powłoka malarska proszkowo RAL 7035 charakteryzuje się wysoką odpornością na promieniowanie UV, co zapewnia trwałość koloru w warunkach wewnętrznych.
• Czy można stosować ściany boczne w środowiskach o podwyższonej wilgotności? Elementy przeznaczone są do stosowania w suchych pomieszczeniach. W przypadku pomieszczeń o podwyższonej wilgotności zaleca się stosowanie dodatkowej ochrony antykorozyjnej lub specjalistycznych obudów.
