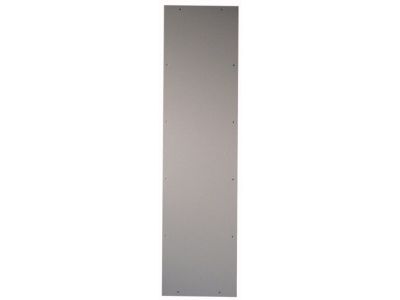

Ściany boczne 2000x400mm (WxS), IP40, XVTL-S-4/20-PAIR (1kpl) | 116173 Eaton

Opis i Kluczowe Cechy

Zestaw ścian bocznych XVTL-S-4/20-PAIR marki Eaton to profesjonalne rozwiązanie dedykowane do systemów rozdzielnic modułowych XVTL, zaprojektowanych do pracy z prądami znamionowymi sięgającymi aż 2500A. Komplet składa się z dwóch paneli bocznych o imponującej wysokości 2000 mm oraz szerokości (głębokości szafy) 400 mm. Wykonane z wysokiej jakości blachy stalowej, ściany te zapewniają doskonałą sztywność konstrukcyjną całej obudowy, co jest kluczowe przy montażu ciężkiej aparatury modułowej i szynoprzewodów.

• Wysoka szczelność: Stopień ochrony IP40 gwarantuje skuteczną barierę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem w czystych pomieszczeniach rozdzielni elektrycznych.
• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z systemem XVTL, co eliminuje konieczność dodatkowej obróbki mechanicznej podczas montażu.
• Wykończenie powierzchni: Powłoka lakiernicza zapewnia wysoką odporność na korozję oraz estetyczny wygląd, spójny z pozostałymi elementami systemu Eaton.

Zgodność z Normami

Ściany boczne XVTL-S-4/20-PAIR zostały zaprojektowane i przetestowane zgodnie z rygorystycznymi normami dotyczącymi rozdzielnic i sterownic niskonapięciowych. Produkt wspiera budowę zestawów zgodnych z normą IEC/EN 61439, co jest niezbędne dla zapewnienia bezpieczeństwa obsługi oraz ciągłości zasilania w obiektach przemysłowych i komercyjnych. Zastosowanie oryginalnych akcesoriów Eaton gwarantuje utrzymanie deklarowanych parametrów wytrzymałościowych i ochronnych całej obudowy.

Zastosowanie

Produkt znajduje zastosowanie wszędzie tam, gdzie wymagana jest budowa rozbudowanych systemów rozdziału energii o wysokiej mocy. Dzięki możliwości zabudowy szeregowej, ściany te montuje się na końcach zestawu szaf XVTL, zamykając strukturę i chroniąc wewnętrzne komponenty. Są one idealnym wyborem dla:

• Głównych rozdzielnic niskiego napięcia w zakładach przemysłowych.
• Centrów danych (Data Centers), gdzie liczy się niezawodność i precyzja wykonania.
• Budynków użyteczności publicznej wymagających certyfikowanych systemów zasilania do 2500A.

Wskazówki Montażowe

Montaż ścian bocznych XVTL-S-4/20-PAIR powinien odbywać się na finalnym etapie składania szkieletu rozdzielnicy lub po zakończeniu prac wewnątrz szaf w przypadku zabudowy wolnostojącej. Należy zwrócić uwagę na prawidłowe osadzenie uszczelek, aby zachować deklarowany stopień ochrony IP40. Zaleca się użycie dedykowanych elementów mocujących dostarczanych w zestawie, co zapewnia odpowiednią ciągłość elektryczną (uziemienie) obudowy. Podczas dokręcania śrub należy zachować momenty obrotowe zgodne z dokumentacją techniczną systemu XVTL, aby uniknąć odkształceń paneli.

FAQ

• Czy zestaw zawiera śruby montażowe? Tak, zestaw XVTL-S-4/20-PAIR (1kpl) zawiera komplet elementów niezbędnych do zamocowania obu ścian bocznych do ramy rozdzielnicy.
• Czy te ściany pasują do szaf o innej głębokości niż 400mm? Nie, model ten jest ściśle dopasowany do szaf o głębokości 400 mm i wysokości 2000 mm.
• Czy produkt można stosować na zewnątrz? Stopień ochrony IP40 oraz charakterystyka systemu XVTL sugerują zastosowanie wewnątrz budynków. W przypadku trudniejszych warunków środowiskowych należy skonsultować się z inżynierem w celu doboru odpowiedniego systemu uszczelnień lub innej serii obudów.
