Ściany boczne 1600x600mm (WxS), IP55, XVTL-MP/S-6/16-PAIR (1 para) | 114729 Eaton

Alternatywny kod produktu: XLSS166

Opis i Kluczowe Cechy

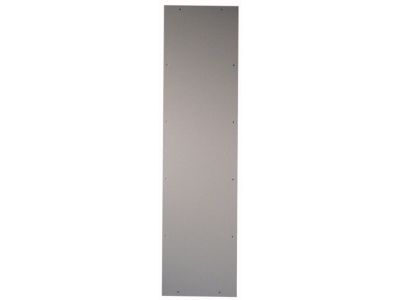

Para ścian bocznych zamkniętych o wymiarach 1600 x 600 mm (wysokość x szerokość) przeznaczona do sekcji szaf sterowniczych. Produkt oznaczony symbolem XVTL-MP/S-6/16-PAIR (nr katalogowy 114729) charakteryzuje się grubością materiału 1,5 mm, co zapewnia odpowiednią sztywność konstrukcji. Wykończenie strukturalne RAL 7035 oraz stopień ochrony IP55 gwarantują trwałość i odporność na warunki środowiskowe w aplikacjach przemysłowych.

• Wymiary 1600 x 600 mm: pasują do sekcji o wysokości 1600 mm i głębokości 600 mm, umożliwiając łatwe dopasowanie do standardowych obudów.
• Stopień ochrony IP55: skuteczna ochrona przed pyłem i strugami wody, co pozwala na stosowanie w miejscach narażonych na wilgoć i zabrudzenia.
• Grubość materiału 1,5 mm: zwiększa wytrzymałość mechaniczną ścian, minimalizując ryzyko odkształceń podczas montażu i eksploatacji.
• Wykończenie strukturalne RAL 7035: estetyczna, odporna na zarysowania powłoka w kolorze szarym, łatwa do utrzymania w czystości.
• Kompletna para (2 szt.): gotowe do montażu po obu stronach sekcji szafy, co skraca czas zabudowy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami dla obudów elektrycznych. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw unijnych. Stopień ochrony IP55 jest zgodny z wymaganiami normy IEC/EN 60529.

Zastosowanie

Ściany boczne znajdują zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie niezbędna jest ochrona przed czynnikami zewnętrznymi oraz estetyczne wykończenie konstrukcji. Dzięki IP55 sprawdzają się w przemyśle, warsztatach, obiektach użyteczności publicznej oraz w instalacjach zewnętrznych (pod zadaszeniem).

• Zamykanie boków sekcji rozdzielnic w pomieszczeniach technicznych i produkcyjnych.
• Wyposażenie szaf sterowniczych w instalacjach przemysłowych narażonych na pył i wilgoć.
• Budowa kompaktowych zestawów rozdzielczych w systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż ścian bocznych powinien być wykonany przez wykwalifikowany personel. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie. Elementy mocuje się do profili nośnych sekcji za pomocą dostarczonych śrub (moment dokręcania zgodnie z dokumentacją producenta). Przekrój przewodów ochronnych i obwodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi przepisami. Podczas instalacji używać odpowiednich narzędzi, aby nie uszkodzić powłoki lakierniczej.

FAQ

• Czy ściany boczne są przystosowane do montażu od zewnątrz? Tak, stopień ochrony IP55 pozwala na stosowanie na zewnątrz pod zadaszeniem, pod warunkiem zachowania odpowiednich warunków użytkowania (brak bezpośredniego opadu, temp. pracy zgodna z zakresem szafy).
• Jaka jest grubość blachy? Grubość materiału wynosi 1,5 mm, co zapewnia dobrą sztywność konstrukcji.
• Czy w skład zestawu wchodzą akcesoria montażowe? W zestawie znajduje się para ścian bocznych wraz z niezbędnym osprzętem montażowym (śruby). Szczegóły dostępne w dokumentacji technicznej produktu.
