Ścianka przepustowa VF 18/22M, Golf | VZ694N Hager

Opis i Kluczowe Cechy

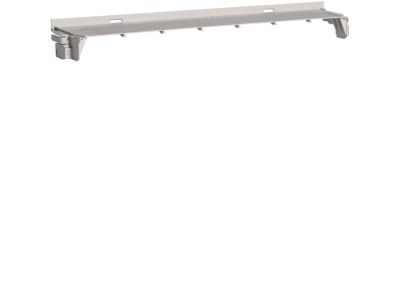

Ścianka przepustowa VF 18/22M firmy Golf (symbol VZ694N) to element montażowy przeznaczony do stosowania w rozdzielnicach elektrycznych. Umożliwia bezpieczne prowadzenie przewodów między sekcjami rozdzielnicy, ułatwiając organizację instalacji i poprawiając czytelność rozkładu. Konstrukcja została zaprojektowana z myślą o szybkim montażu na standardowej szynie DIN (TH35), co zapewnia stabilne i pewne mocowanie.

• Przepust przewodów: Umożliwia prowadzenie kabli między sekcjami rozdzielnicy, minimalizując ryzyko uszkodzenia izolacji i ułatwiając późniejszą rozbudowę instalacji.
• Kompatybilność z szyną DIN: Montaż na szynie TH35 gwarantuje szybkie i pewne osadzenie w obrębie rozdzielnicy, bez konieczności stosowania dodatkowych elementów mocujących.
• Wymiary modułowe 18/22M: Zachowanie standardowych wymiarów ułatwia planowanie przestrzeni w rozdzielnicy oraz rozmieszczenie aparatury modułowej (szczegółowe dane wymiarowe należy sprawdzić w dokumentacji producenta).
• Łatwa identyfikacja obwodów: Przejrzysta konstrukcja (jeśli dotyczy) pozwala na wizualną kontrolę prowadzonych przewodów, co przyspiesza diagnostykę i serwis.

Zgodność z Normami

Ścianka przepustowa VF 18/22M została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich dotyczących wyposażenia rozdzielnic niskiego napięcia. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. W celu uzyskania szczegółowych informacji o spełnianych normach należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Ścianka przepustowa znajduje zastosowanie w rozdzielnicach elektrycznych jako element separacyjny i prowadzący przewody. Ułatwia organizację instalacji oraz umożliwia bezpieczne przeprowadzenie kabli między sekcjami.

• Organizacja przewodów w rozdzielnicach mieszkaniowych i przemysłowych.
• Separacja obwodów o różnym przeznaczeniu (np. sterowanie, zasilanie, sygnalizacja).
• Ułatwienie rozbudowy instalacji poprzez zapewnienie łatwego dostępu do przewodów.
• Poprawa czytelności rozkładu elementów w rozdzielnicy, co przyspiesza diagnostykę i serwis.

Wskazówki Montażowe

Montaż ścianki przepustowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Ściankę montuje się na szynie DIN (TH35) w wyznaczonym miejscu, zgodnie z instrukcją producenta. Należy dobrać przekrój przewodów do prądu obwodu oraz zachować odpowiednie promienie gięcia kabli. Po montażu sprawdzić stabilność zamocowania i poprawność prowadzenia przewodów.

FAQ

• Czy ścianka przepustowa VZ694N pasuje do każdej szyny DIN? Produkt został zaprojektowany do montażu na standardowej szynie TH35. Zalecamy potwierdzenie kompatybilności z konkretną rozdzielnicą na podstawie dokumentacji producenta.
• Z jakiego materiału wykonana jest ścianka? Producent nie podaje szczegółowych danych dotyczących materiału w dostępnych informacjach. W typowych zastosowaniach ścianki przepustowe są wykonywane z tworzyw sztucznych odpornych na wysoką temperaturę i starzenie.
• Czy ścianka przepustowa ma stopień ochrony IP? Stopień ochrony IP elementów montażowych wewnątrz rozdzielnicy zazwyczaj nie jest określany indywidualnie – ochronę całej rozdzielnicy zapewnia jej obudowa. Szczegółowe dane należy sprawdzić w karcie katalogowej produktu.
