Ścianka końcowa/wewnętrzna, 0,8mm, pomarańczowa TOPJOBS | 2002-1292 Wago

Opis i Kluczowe Cechy

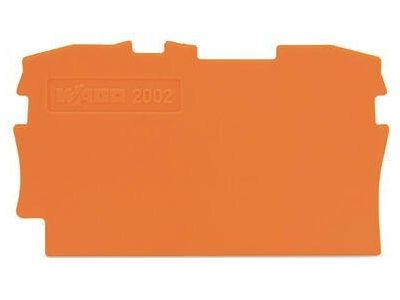

Ścianka końcowa i wewnętrzna WAGO o numerze katalogowym 2002-1292 to kluczowy element systemu rzędowych złączek listwowych serii TOPJOB S. Produkt charakteryzuje się precyzyjnym wykonaniem o grubości zaledwie 0,8 mm, co pozwala na optymalne zarządzanie przestrzenią wewnątrz szafy sterowniczej bez nadmiernego zwiększania szerokości zestawu złączek. Wyrazisty pomarańczowy kolor pełni funkcję sygnalizacyjną, ułatwiając szybką identyfikację wizualną poszczególnych sekcji lub grup potencjałów w rozdzielnicy.

• System TOPJOB S: Pełna kompatybilność z najpopularniejszą serią złączek sprężynowych WAGO, wspierającą beznarzędziowy montaż przewodów typu Push-in CAGE CLAMP.
• Kompaktowe wymiary: Szerokość 0,8 mm gwarantuje minimalny przyrost wymiarowy na szynie montażowej DIN-35.
• Wysoka jakość materiału: Wykonana z wytrzymałego tworzywa o wysokich właściwościach izolacyjnych, odpornego na starzenie i trudne warunki przemysłowe.
• Bezpieczeństwo: Skutecznie zamyka otwartą stronę złączki, chroniąc przed przypadkowym dotknięciem części pod napięciem (ochrona IP20).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi marki WAGO. Ścianka spełnia wymagania dotyczące bezpieczeństwa elektrycznego w instalacjach niskiego napięcia. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych dla środowiska. Dzięki przynależności do systemu TOPJOB S, element ten jest dopuszczony do stosowania w aplikacjach przemysłowych wymagających najwyższej niezawodności i odporności na wibracje.

Zastosowanie

Ścianka końcowa 2002-1292 znajduje szerokie zastosowanie w profesjonalnej elektroinstalacji oraz automatyce przemysłowej. Jest niezbędna wszędzie tam, gdzie kończy się blok złączek o określonym potencjale lub następuje zmiana typu złączki w obrębie jednej szyny DIN. Pomarańczowy kolor jest często wykorzystywany przez projektantów do oddzielania obwodów o różnych napięciach, separacji sygnałów sterowniczych od wykonawczych lub oznaczania sekcji wymagających szczególnej uwagi podczas prac serwisowych.

Wskazówki Montażowe

Montaż ścianki końcowej jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Należy ją zatrzasnąć na otwartej stronie ostatniej złączki w szeregu. Dzięki precyzyjnemu dopasowaniu do profilu złączek serii 2002, ścianka idealnie przylega do obudowy, zapewniając szczelność mechaniczną i elektryczną. Podczas projektowania należy uwzględnić dodatkowe 0,8 mm szerokości na każdą zastosowaną ściankę w celu poprawnego obliczenia długości szyny montażowej i rozmieszczenia blokad końcowych.

FAQ

• Czy ścianka 2002-1292 pasuje do wszystkich złączek WAGO? Produkt jest dedykowany konkretnie do serii TOPJOB S, w szczególności do złączek o profilu odpowiadającym serii 2002. Przed montażem należy zweryfikować kompatybilność z konkretnym modelem złączki.
• Dlaczego ścianka jest pomarańczowa? Kolor pomarańczowy jest standardem branżowym służącym do wizualnego rozgraniczenia sekcji na listwie zaciskowej, co znacząco podnosi przejrzystość instalacji i ułatwia diagnostykę.
• Czy ścianka jest wymagana na każdej złączce? Nie, ściankę montuje się tylko na końcu bloku złączek (tam, gdzie widoczne są elementy przewodzące) lub w miejscach, gdzie konieczna jest fizyczna separacja sąsiadujących modułów.
