Ścianka końcowa i przegroda do złączek ZTW ZTL6 OR | 1771880000 Weidmuller

Opis i Kluczowe Cechy

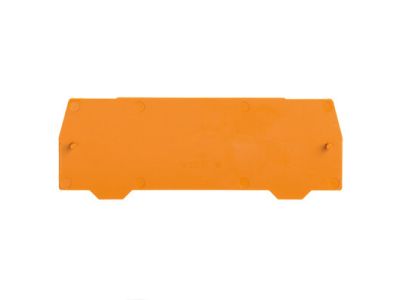

Ścianka końcowa i przegroda oznaczona symbolem 1771880000 przeznaczona jest do złączek serii ZTW ZTL6 OR. Jako akcesorium montażowe umożliwia poprawne oddzielenie grup zacisków oraz zakończenie listwy, co wpływa na bezpieczeństwo i czytelność instalacji. Praktyczna szerokość modułu wynika z wymiarów dedykowanej listwy – zapewnia optymalne dopasowanie bez konieczności docinania.

• Kompatybilność z serią ZTW ZTL6 OR: gwarantowane pasowanie do listew zaciskowych tej serii, bez luzów i ryzyka uszkodzenia podczas montażu.
• Funkcja ścianki końcowej i przegrody: oddziela skrajne zaciski od szyny lub obudowy, a także rozdziela grupy potencjałów, co zwiększa bezpieczeństwo i ułatwia serwis.
• Montaż na szynie TH35: standardowy system zatrzaskowy pozwala na szybkie osadzenie i demontaż bez narzędzi.
• Materiał izolacyjny: wykonana z tworzywa o wysokiej odporności termicznej i mechanicznej, co zapewnia długotrwałą izolację w warunkach pracy rozdzielnicy.
• Zgodność z wymiarami listew ZTW ZTL6 OR: nie wymaga modyfikacji ani dodatkowych adapterów – gotowa do użycia w nowych i istniejących układach.

Zgodność z Normami

Produkt spełnia wymagania ogólne dla akcesoriów montażowych stosowanych w rozdzielnicach niskiego napięcia, zgodnie z dyrektywami UE. Posiada oznaczenie CE. Szczegółowe normy (np. IEC/EN) należy zweryfikować w dokumentacji systemu listew zaciskowych ZTW ZTL6.

Zastosowanie

Ścianka końcowa i przegroda to niezbędny element porządkowy w każdej szafie sterowniczej i rozdzielniczej. Stosowana jest w instalacjach automatyki, sterowania oraz rozdziału energii.

• Zamykanie listwy zaciskowej na końcu rzędu – separacja od szyny DIN lub obudowy.
• Oddzielanie grup potencjałów (np. zasilania i sygnałów sterujących) w celu zachowania odstępów izolacyjnych.
• Organizacja okablowania w szafach sterowniczych – ułatwia identyfikację i serwis.
• Modernizacja i rozbudowa istniejących listew w systemie ZTW ZTL6 OR.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Element zatrzaskuje się na szynie DIN TH35 zgodnie z kierunkiem wskazanym na produkcie. Przed osadzeniem należy sprawdzić kompatybilność z listwą ZTW ZTL6 OR. Nie wymaga dokręcania – mocowanie odbywa się mechanicznie. Po montażu zaleca się kontrolę stabilności osadzenia. Przekroje przewodów i obciążalność prądowa wynikają z parametrów samej listwy zaciskowej, nie z akcesorium.

FAQ

• Czy ścianka końcowa pasuje do listew innych producentów o tym samym rozstawie? Produkt został zaprojektowany precyzyjnie dla serii ZTW ZTL6 OR. Pasowanie do innych listew nie jest gwarantowane – zalecamy weryfikację wymiarów.
• Czy przegroda zapewnia separację elektryczną między grupami zacisków? Tak, jej zadaniem jest zwiększenie odstępów powierzchniowych i powietrznych między sąsiednimi potencjałami, co podnosi bezpieczeństwo instalacji.
• Jaki stopień ochrony ma ścianka końcowa? Jako element wewnątrz rozdzielnicy nie posiada samodzielnego IP. Ochrona przed dotykiem i pyłem zależy od obudowy szafy (np. IP54). Produkt wykonany jest z materiału izolacyjnego.
