Ścianka końcowa i przegroda do złączek ZAP ZSI2X6/4X2.5 | 1059310000 Weidmuller

Opis i Kluczowe Cechy

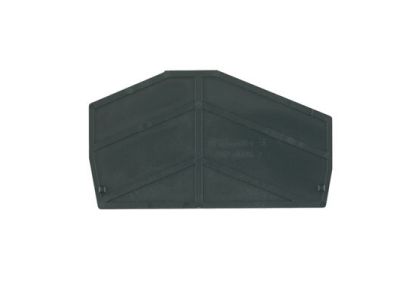

Ścianka końcowa i przegroda oznaczona symbolem 1059310000 to dedykowane akcesorium do systemu złączek ZAP ZSI2X6/4X2.5. Zapewnia fizyczne oddzielenie sąsiednich złączek, co ułatwia prowadzenie instalacji oraz podnosi bezpieczeństwo w rozdzielnicy. Element służy zarówno jako ścianka końcowa zamykająca ciąg złączek, jak i przegroda oddzielająca poszczególne tory.

• Kompatybilność: Przeznaczona wyłącznie do systemu złączek ZAP ZSI2X6/4X2.5 – gwarantuje bezproblemowy montaż i pewne osadzenie na szynie.
• Funkcja separacji: Tworzy fizyczną barierę między złączkami, zapobiegając przypadkowemu zwarciu między sąsiednimi obwodami.
• Organizacja instalacji: Stosowanie przegród i ścianek końcowych porządkuje układ w szafie sterowniczej, ułatwia identyfikację torów i późniejszą konserwację.
• Materiał izolacyjny: Wykonana z tworzywa o podwyższonej odporności na temperaturę i starzenie się (zgodnie z zastosowaniem w systemie ZAP).

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach niskiego napięcia. Spełnia wymogi ogólnych norm bezpieczeństwa obowiązujących dla akcesoriów montażowych w rozdzielnicach oraz posiada znak CE. Montaż należy przeprowadzać zgodnie z wytycznymi producenta złączek ZAP.

Zastosowanie

Ścianka końcowa i przegroda są wykorzystywane w rozdzielnicach i szafach sterowniczych podczas tworzenia systemów okablowania z wykorzystaniem złączek ZAP ZSI2X6/4X2.5. Typowe scenariusze zastosowań:

• Zamykanie ciągu złączek na końcu szyny – ścianka końcowa zamyka zestaw, zapewniając stabilność mechaniczną.
• Separacja obwodów o różnym przeznaczeniu (np. sygnałowych od zasilających) – przegroda montowana między grupami złączek.
• Oznaczanie stref funkcyjnych w szafie sterowniczej – przegrody ułatwiają wizualne rozróżnienie sekcji.
• Stosowanie w rozdzielnicach budynkowych i przemysłowych przy instalacji złączek ZAP.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Przegrodę/ściankę końcową nakłada się na szynę TH35 (zalecana szyna zgodna z DIN EN 60715) w odpowiednim miejscu – między złączkami lub na końcu zestawu. Nie wymaga narzędzi. Upewnij się, że element zatrzasnął się prawidłowo i nie został uszkodzony podczas montażu. Dobór przekroju przewodów oraz ewentualny moment dokręcania zacisków złączek – zgodnie z dokumentacją techniczną systemu ZAP.

FAQ

• Czy ścianka końcowa i przegroda nadaje się do wszystkich złączek ZAP? Produkt dedykowany jest wyłącznie do systemu złączek ZAP ZSI2X6/4X2.5. Stosowanie z innymi modelami może nie zapewnić prawidłowego osadzenia.
• Czy przegroda posiada jakikolwiek stopień ochrony IP? Nie – ścianka końcowa i przegroda są elementem montażowym wewnątrz rozdzielnicy (IP20 w typowym zastosowaniu). Nie definiuje się dla niej odrębnego IP.
• Jak sprawdzić, czy przegroda została prawidłowo zamontowana? Po zatrzaśnięciu na szynie element powinien być stabilny, nie przesuwać się swobodnie. W zestawie złączek przerwa między nimi powinna być wypełniona ścianką bez luzów.
