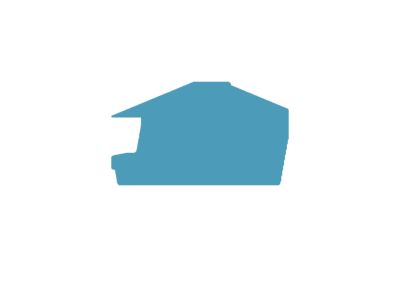

Ścianka końcowa i przegroda do złączek ZAP ZDU 4 S BL | 1808390000 Weidmuller

Opis i Kluczowe Cechy

Ścianka końcowa i przegroda do złączek ZAP ZDU 4 S BL (symbol 1808390000) to niezbędny element wyposażenia rozdzielnic, służący do mechanicznego i elektrycznego separowania grup złączek modułowych. Dzięki zastosowaniu tworzywa izolacyjnego zapewnia bezpieczną odległość między obwodami, co wspiera zachowanie wymaganej rezystancji izolacji. Element przeznaczony do montażu na szynie TH35 (DIN), w kolorze niebieskim (BL).

• Kompatybilność z serią ZAP ZDU 4: Dedykowana do złączek ZDU 4 S, gwarantuje idealne dopasowanie i stabilne osadzenie w rozdzielnicy.
• Funkcja przegrody i ścianki końcowej: Umożliwia wyraźne oddzielenie grup złączek, co ułatwia identyfikację obwodów i zwiększa bezpieczeństwo obsługi.
• Materiał izolacyjny: Wykonane z tworzywa termoplastycznego o wysokiej wytrzymałości elektrycznej, chroni przed przypadkowym kontaktem z częściami pod napięciem.
• Kolor niebieski (BL): Ułatwia szybkie rozpoznanie elementu jako przegrody na tle innych akcesoriów w rozdzielnicy.
• Łatwy montaż na szynie TH35: Bez narzędzi – wystarczy zatrzasnąć na szynie DIN w żądanym miejscu.

Zgodność z Normami

Akcesorium spełnia ogólne wymagania norm europejskich dla osprzętu do szyny DIN i posiada oznaczenie CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami dotyczącymi separacji obwodów.

Zastosowanie

Ścianka końcowa i przegroda ZAP ZDU 4 S BL znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne odizolowanie grup złączek na szynie TH35 – w rozdzielnicach, szafach sterowniczych i puszkach instalacyjnych.

• Separacja obwodów różnych napięć (np. 24 V DC i 230 V AC) w jednej rozdzielnicy.
• Wyraźne oznaczenie końca zestawu złączek – ułatwia identyfikację i przyszłą rozbudowę.
• Zabezpieczenie przed przesuwaniem się złączek na szynie DIN.
• Stosowanie jako przegroda wewnętrzna w szafach sterowniczych do oddzielenia sekcji zasilania i sterowania.

Wskazówki Montażowe

Montaż przegrody oraz wszystkich elementów w rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Element montuje się na szynie TH35 (DIN) przez zatrzaśnięcie – nie wymaga narzędzi. Przed montażem należy sprawdzić zgodność rozmiaru złączek (ZDU 4) oraz upewnić się, że szyna jest prawidłowo uziemiona. Nie są wymagane dodatkowe momenty dokręcania – całość opiera się na mechanicznym zatrzasku.

FAQ

• Czy ścianka końcowa pasuje do innych złączek niż ZAP ZDU 4? Jest dedykowana do serii ZAP ZDU 4 S, ale może pasować również do złączek innych producentów o podobnych wymiarach modułu – zalecamy sprawdzenie fizycznie przed montażem.
• Jaki jest stopień ochrony (IP) tego elementu? Produkt jest akcesorium montowanym wewnątrz rozdzielnicy, nie posiada samodzielnego stopnia IP. Ochrona końcowa zależy od obudowy, w której jest instalowany.
• Czy kolor niebieski ma znaczenie funkcyjne? Niebieski (BL) to kolor wyróżniający – ułatwia odróżnienie przegrody od złączek, nie wpływa na parametry elektryczne. W standardzie DIN niebieski często oznacza element neutralny lub izolacyjny.
