Ścianka końcowa i przegroda do złączek WTW 160X100 WF10/WF12 | 1314420000 Weidmuller

Opis i Kluczowe Cechy

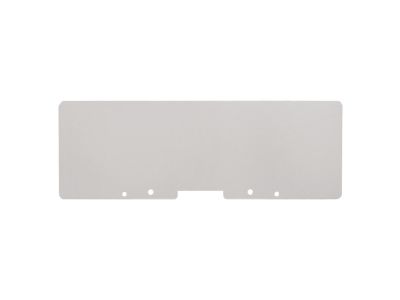

Ścianka końcowa i przegroda oznaczona symbolem 1314420000 przeznaczona do złączek WTW w wymiarach 160x100 mm (serie WF10/WF12). Element montażowy służy do mechanicznego oddzielania grup złączek oraz wyznaczania końca rzędu w rozdzielnicach i szafach sterowniczych. Jej solidna konstrukcja wspiera utrzymanie porządku i bezpieczeństwo instalacji.

• Wymiary 160x100 mm: uniwersalny rozmiar pasujący do złączek WTW WF10/WF12 – pozwala na łatwe dostosowanie do typowych układów montażowych.
• Funkcja ścianki końcowej i przegrody: oddziela grupy złączek, zapobiega przypadkowemu stykaniu się przewodów i ułatwia identyfikację obwodów.
• Przeznaczona do złączek WTW: kompatybilność z popularnymi seriami WF10/WF12 zapewnia szybki montaż bez modyfikacji.
• Wytrzymały materiał izolacyjny: odporność na obciążenia mechaniczne i temperaturę pracy w rozdzielnicy – trwałość w warunkach eksploatacyjnych.
• Łatwy montaż na szynie TH35: standardowy system mocowania dla aparatury modułowej, nie wymaga specjalistycznych narzędzi.

Zgodność z Normami

Produkt zgodny z ogólnymi wymaganiami dla akcesoriów montażowych w instalacjach elektrycznych – posiada oznaczenie CE oraz spełnia standardy bezpieczeństwa stosowane w branży (normy DIN dot. wytrzymałości mechanicznej i izolacji). Numerów konkretnych norm nie podano w dokumentacji producenta.

Zastosowanie

Ścianka końcowa i przegroda znajduje zastosowanie przy budowie rozdzielnic, szaf sterowniczych oraz puszek przyłączeniowych, gdzie wymagane jest wyraźne oddzielenie grup złączek.

• Wyznaczanie początku i końca rzędu złączek WTW na szynie DIN.
• Separacja obwodów różnych napięć (np. niskiego napięcia sterowniczego od sieciowego) dla zwiększenia bezpieczeństwa.
• Porządkowanie instalacji w rozdzielnicach modułowych – ułatwia późniejszy serwis i rozbudowę.
• Stosowanie w szafach sterowniczych jako przegrody między grupami przyłączy czujników, siłowników i zasilania.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Ściankę/przegrodę mocuje się bezpośrednio na szynie TH35 (DIN), umieszczając ją pomiędzy złączkami lub na końcu rzędu. Należy zwrócić uwagę na prawidłowe dociśnięcie elementu – nie wymaga używania narzędzi. Przekrój przewodów i moment dokręcania styków przyłączonych złączek należy dobrać zgodnie z dokumentacją producenta złączek WF10/WF12. Po montażu sprawdzić stabilność mechaniczną i brak luzów.

FAQ

• Z jakiego materiału wykonana jest ścianka? Produkt wykonany z wytrzymałego tworzywa izolacyjnego – dokładny typ materiału nie został podany w danych producenta, ale standardowo stosuje się poliwęglan lub podobną termoplastyczną mieszankę o wysokiej odporności mechanicznej i elektrycznej.
• Czy ścianka pasuje do innych złączek niż WF10/WF12? Wymiary 160x100 mm wskazują na dedykację do serii WTW WF10/WF12. Dla innych modeli zalecamy sprawdzenie kompatybilności wymiarowej i mocowania na szynie TH35.
• Jak zamontować przegrodę, aby zwiększyć bezpieczeństwo separacji obwodów? Należy umieścić ją między grupami złączek obsługującymi różne obwody (np. 230 V AC i 24 V DC). Wymagane jest odłączenie napięcia przed montażem – instalacja powinna być wykonana zgodnie z projektem i normą PN-HD 60364.
