Ścianka końcowa i przegroda do złączek WAP 16+35 WTW 2.5-10 OR | 1050160000 Weidmuller

Opis i Kluczowe Cechy

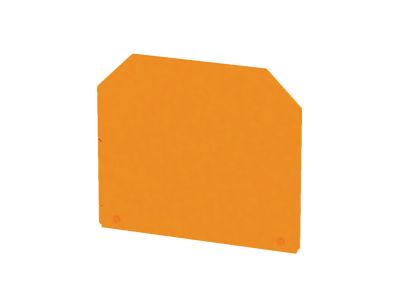

Ścianka końcowa i przegroda o symbolu 1050160000 to akcesorium montażowe przeznaczone do złączek serii WAP (16 mm² i 35 mm²) oraz WTW (2,5 mm² i 10 mm²). Dzięki konstrukcji dopasowanej do wymienionych typów złączek umożliwia bezpieczne oddzielenie grup przewodów oraz oznaczenie końcówek szyny montażowej. Kolor pomarańczowy (OR) ułatwia wizualną identyfikację w rozdzielnicach i szafach sterowniczych.

• Dedykowana do złączek WAP 16+35 i WTW 2.5-10: gwarantuje idealne dopasowanie do konkretnych serii, bez ryzyka luzów lub uszkodzeń mechanicznych.
• Funkcja ścianki końcowej i przegrody: oddziela skrajne złączki od innych elementów oraz izoluje grupy przewodów, co poprawia bezpieczeństwo i czytelność instalacji.
• Kolor pomarańczowy (OR): ułatwia szybkie rozpoznanie przeznaczenia w wielopoziomowych szafach, szczególnie przy oznaczaniu obwodów sterowniczych.
• Łatwy montaż: mocowanie na szynie wraz ze złączkami – bez dodatkowych narzędzi, zgodnie z typowym systemem zaciskowym.
• Wzmocniona konstrukcja: zapewnia stabilność mechaniczną i izolację elektryczną pomiędzy sąsiednimi biegunami.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz standardami DIN stosowanymi w budowie rozdzielnic i szaf sterowniczych. Posiada oznaczenie CE, potwierdzające spełnienie podstawowych wymogów bezpieczeństwa oraz kompatybilności. Ze względu na specyfikę akcesoriów montażowych nie są wymagane szczegółowe certyfikacje norm wyrobów elektrycznych.

Zastosowanie

Ścianka końcowa i przegroda znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowanie połączeń przewodów oraz separacja obwodów w instalacjach niskiego napięcia.

• Separacja skrajnych złączek na szynie DIN w rozdzielnicach głównych i podrozdzielnicach.
• Oddzielenie grup przewodów różnego przeznaczenia (sterowanie, zasilanie, sygnalizacja) w szafach sterowniczych.
• Oznaczenie końca szyny montażowej w celu uniknięcia przypadkowego wysunięcia złączek.
• Organizacja przewodów w puszkach rozgałęźnych i tablicach zaciskowych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Ściankę/przegrodę montuje się bezpośrednio na szynie TH35 (DIN) obok dedykowanych złączek – zazwyczaj na skrajnej pozycji lub pomiędzy grupami. Nie wymaga dokręcania zacisków. Należy upewnić się, że element jest prawidłowo zablokowany na szynie. W przypadku stosowania z przewodami o przekrojach maksymalnych dla danych złączek, zachować odstępy izolacyjne zgodnie z dokumentacją techniczną.

FAQ

• Czy ścianka końcowa pasuje do innych typów złączek niż WAP i WTW? Produkt jest dedykowany wyłącznie do serii WAP 16+35 i WTW 2.5-10. Ze względu na specyficzny kształt nie gwarantuje poprawnego montażu z innymi złączkami.
• Jaki jest materiał wykonania? Produkt wykonany jest z tworzywa izolacyjnego – nie przewodzi prądu i zapewnia odpowiednią wytrzymałość mechaniczną. Dokładny rodzaj materiału nie został podany w danych producenta.
• Czy można stosować tę przegrodę do separacji obwodów o różnych napięciach? Tak, jako element izolacyjny pomiędzy złączkami, oddziela grupy przewodów. Należy jednak pamiętać o zachowaniu wymaganych odległości powietrznych i powierzchniowych wynikających z norm dla konkretnych napięć roboczych.
