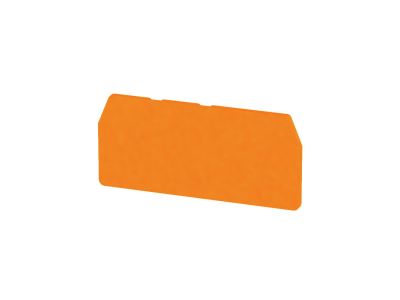

Ścianka końcowa i przegroda do złączek, pomarańczowa ZAP/TW ZDU1.5/3AN OR | 1776080000 Weidmuller

Opis i Kluczowe Cechy

Ścianka końcowa i przegroda oznaczona symbolem ZAP/TW ZDU1.5/3AN OR (nr katalogowy 1776080000) to akcesorium montażowe przeznaczone do systemu złączek ZDU1.5/3AN. Jej pomarańczowy kolor ułatwia wizualną identyfikację i segregację obwodów w szafie sterowniczej. Element służy do mechanicznego oddzielenia grup zacisków, co zwiększa bezpieczeństwo i porządek w rozdzielnicy.

• Dedykowana do złączek ZDU1.5/3AN: Precyzyjne dopasowanie gwarantuje stabilne osadzenie i pewne odseparowanie sąsiednich przyłączy.
• Pomarańczowy kolor: Umożliwia szybkie oznaczenie sekcji, np. obwodów sterowniczych, sygnalizacyjnych lub zasilających – redukuje ryzyko pomyłek podczas serwisu.
• Funkcja przegrody: Tworzy fizyczną barierę między rzędami lub grupami przewodów, zapobiegając przypadkowemu stykaniu się nieizolowanych części i ułatwiając prowadzenie kabli.
• Łatwy montaż: Wsuwana bezpośrednio na szynę DIN (TH35) lub mocowana do złączki – nie wymaga narzędzi ani dodatkowych materiałów.
• Kompaktowa konstrukcja: Nie zwiększa znacząco szerokości zestawu, pozwala zachować ergonomiczny układ w szafie.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi standardami europejskimi dla akcesoriów do systemów zacisków. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia. Montaż oraz użytkowanie powinny odbywać się zgodnie z wytycznymi producenta oraz ogólnymi przepisami budowy urządzeń elektrycznych.

Zastosowanie

Ścianka końcowa i przegroda ZAP/TW ZDU1.5/3AN OR znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowanie połączeń w obrębie szaf sterowniczych i rozdzielnic.

• Separacja obwodów sterowania (np. Styczniki, przekaźniki) od obwodów zasilania.
• Oznaczanie końcówek szyny w systemach automatyki budynkowej i przemysłowej.
• Porządkowanie przyłączy czujników i elementów wykonawczych w puszkach rozgałęźnych.
• Uzupełnienie zestawu złączek ZDU1.5/3AN przy budowie szaf z wieloma grupami potencjałów.

Wskazówki Montażowe

Montaż ścianki końcowej i przegrody powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Element przeznaczony jest do montażu na szynie TH35 (DIN) – należy go wsunąć w odpowiednie miejsce między złączkami lub na końcu rzędu. Dokręcanie nie jest wymagane – konstrukcja opiera się na zatrzaskach. Przekrój przewodów oraz dobór zabezpieczeń muszą być zgodne z dokumentacją techniczną całego systemu. Producent nie precyzuje momentu dokręcania – w przypadku braku instrukcji stosuj ogólne zasady montażu elementów zatrzaskowych.

FAQ

• Czy ścianka pasuje tylko do złączek ZDU1.5/3AN? Tak, jest dedykowana do tego konkretnego modelu złączek. Przed zakupem sprawdź kompatybilność ze swoim systemem zacisków.
• Jaki jest stopień ochrony (IP) tego elementu? Producent nie podaje stopnia ochrony IP dla samej ścianki. Jako część wewnętrzna rozdzielnicy znajduje się w suchych pomieszczeniach – typowa ochrona IP2X zapewniana przez obudowę.
• Czy można ją stosować jako przegrodę między różnymi napięciami? Tak, tworzy fizyczną barierę, co jest zalecane przy separacji obwodów o różnych potencjałach (np. 24V DC i 230V AC). Zawsze jednak przestrzegaj przepisów dotyczących odstępów izolacyjnych.
