Ścianka końcowa i przegroda do złączek, ciemnobeżowa ZAP/TW 2DB | 1608770000 Weidmuller

Opis i Kluczowe Cechy

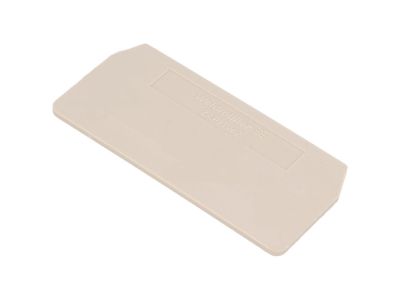

Ścianka końcowa i przegroda ZAP/TW 2DB (symbol 1608770000) to akcesorium do złączek szynowych, wykonane w technologii Wemid – termoplastycznego materiału o podwyższonej odporności mechanicznej i doskonałych właściwościach izolacyjnych. Kolor ciemnobeżowy zapewnia łatwą identyfikację w rozdzielnicy. Produkt przeznaczony jest do montażu na szynie TH35 i służy do oddzielania oraz zabezpieczania styków złączek w obrębie szyny.

• Materiał Wemid: Gwarantuje wysoką wytrzymałość mechaniczną i termiczną oraz doskonałą izolację elektryczną – bezpieczne oddzielenie obwodów nawet przy podwyższonych temperaturach pracy.
• Kolor ciemnobeżowy: Ułatwia szybką identyfikację elementu podczas montażu i serwisu, zmniejszając ryzyko pomyłki.
• Kompatybilność z serią Z: Przeznaczona do złączek szynowych serii Z – zapewnia precyzyjne dopasowanie i stabilne osadzenie.
• Funkcja ścianki końcowej i przegrody: Ogranicza dostęp do części czynnych oraz separuje sąsiednie złączki, podnosząc bezpieczeństwo eksploatacji.
• Montaż na szynę TH35 (DIN): Szybkie i pewne mocowanie bez potrzeby stosowania dodatkowych narzędzi – oszczędność czasu instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich dla osprzętu modułowego w rozdzielnicach niskiego napięcia. Posiada certyfikat CE. Materiał Wemid spełnia standardy dotyczące odporności na pełzanie prądów oraz samogaśnięcie (klasa V-0/IEC 60695), co potwierdza jego bezpieczeństwo użytkowania.

Zastosowanie

Ścianka końcowa i przegroda ZAP/TW 2DB znajduje zastosowanie wszędzie tam, gdzie wymagane jest mechaniczne oddzielenie złączek na szynie DIN – zarówno po stronie odbiorczej, jak i sterowniczej. Umożliwia bezpieczną realizację połączeń w szafach sterowniczych, rozdzielnicach oraz puszkach przyłączeniowych.

• Oddzielanie styków złączek w rozdzielnicach głównych i podrozdzielnicach – zwiększenie bezpieczeństwa obsługi.
• Separacja obwodów sygnałowych od zasilających w szafach automatyki – ograniczenie zakłóceń i ryzyka zwarć.
• Stosowanie jako przegroda między złączkami różnych potencjałów – wymagane przy instalacjach z różnymi napięciami w jednej szynie.
• Zabezpieczenie końców szyny przed przypadkowym dotknięciem części czynnych – element BHP w rozdzielnicach dostępnych dla personelu.

Wskazówki Montażowe

Montaż ścianki końcowej i przegrody ZAP/TW 2DB może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Element mocuje się na szynie TH35 (DIN) poprzez wciśnięcie zatrzasków – nie wymaga dokręcania śrub. Należy upewnić się, że ścianka jest prawidłowo osadzona i nie blokuje sąsiednich modułów. Przekrój przewodów oraz dobór zabezpieczeń muszą być zgodne z projektem instalacji. W przypadku montażu w rozdzielnicy należy zachować odstępy izolacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Z jakich złączek jest kompatybilna ta ścianka? Produkt jest przeznaczony do złączek szynowych serii Z (np. ZAP, ZPE, ZN). Pasuje do typowych złączek modułowych montowanych na szynie TH35, pod warunkiem że należą one do tej samej serii.
• Czy materiał Wemid jest samogasnący? Tak, Wemid charakteryzuje się właściwościami samogaśnięcia (klasa palności V-0 wg IEC 60695) oraz odpornością na pełzanie prądów, co zapewnia bezpieczeństwo w przypadku zwarć lub przegrzania.
• Czy można ją stosować jako osłonę końcową na szynie? Tak, ścianka końcowa służy do zamykania skrajnych pozycji na szynie – chroni przed przypadkowym kontaktem z nieosłoniętymi stykami złączki skrajnej.
