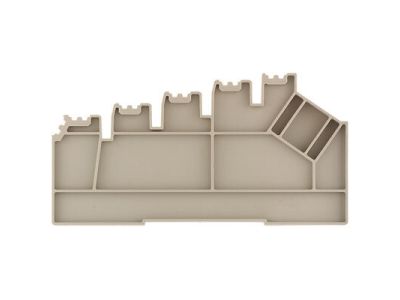

Ścianka końcowa i przegroda do złączek AP ZRV1.5 DB | 1698180000 Weidmuller

Opis i Kluczowe Cechy

Ścianka końcowa i przegroda do złączek AP ZRV1.5 DB (symbol 1698180000) to akcesorium montażowe przeznaczone do separacji mechanicznej i optycznej grup łączeniowych w rozdzielnicach. Zapewnia uporządkowanie okablowania oraz zwiększa bezpieczeństwo eksploatacji poprzez wyraźne oddzielenie obwodów. Szerokość modułu oraz profil dostosowano do standardowych szyn TH35, co ułatwia instalację w istniejących systemach rozdzielnicowych.

• Separacja obwodów: Wyraźne oddzielenie poszczególnych torów prądowych minimalizuje ryzyko pomyłek podczas serwisu i ułatwia identyfikację przewodów.
• Kompatybilność z serią AP ZRV1.5 DB: Dedykowana dla złączek tej serii gwarantuje dokładne spasowanie i stabilne mocowanie bez luzów.
• Montaż na szynie TH35: Standardowy system zatrzaskowy umożliwia szybki i pewny montaż bez użycia dodatkowych narzędzi.
• Materiał izolacyjny: Wykonana z materiału o podwyższonej odporności na temperaturę i napięcie – brak konkretnych wartości w karcie katalogowej, ale typowo stosowany w aparaturze modułowej.
• Funkcja przegrody i ścianki końcowej: Pełni podwójną rolę – zamyka skrajne ogniwa listwy zaciskowej oraz oddziela sąsiednie grupy złączek.

Zgodność z Normami

Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnych z europejskimi normami niskonapięciowymi. Posiada oznaczenie CE. W przypadku specyficznych wymagań normatywnych należy sprawdzić indywidualną deklarację zgodności producenta.

Zastosowanie

Ścianka końcowa i przegroda znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowanie i separacja obwodów w rozdzielnicach oraz szafach sterowniczych.

• Zamykanie skrajnych złączek w listwach zaciskowych serii AP ZRV1.5 DB.
• Tworzenie stref ochronnych pomiędzy obwodami różnych napięć (np. 24 V DC / 230 V AC) w jednej rozdzielnicy.
• Ułatwienie identyfikacji grup kablowych podczas rozbudowy instalacji i bieżącej eksploatacji.
• Montaż w istniejących systemach szyn TH35 jako element organizacji przestrzeni łączeniowej.

Wskazówki Montażowe

Montaż ścianki końcowej i przegrody powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Element zatrzaskuje się na szynie TH35 w wybranym miejscu – przed założeniem upewnij się, że sąsiednie złączki są prawidłowo osadzone. Nie wymaga dokręcania – mocowanie odbywa się przez sprężyste zaczepy. Przekrój przewodów i dobór zabezpieczeń nadmiarowoprądowych należy dobrać zgodnie z projektem instalacji.

FAQ

• Czy ścianka końcowa pasuje do innych serii złączek? Producent dedykuje ją wyłącznie do serii AP ZRV1.5 DB. Inne serie mogą mieć inny profil – zaleca się weryfikację kompatybilności przed zakupem.
• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki stopień ochrony zapewnia ścianka w rozdzielnicy? Sam element nie ma określonego stopnia IP – po zamontowaniu w rozdzielnicy klasę ochronności określa obudowa rozdzielnicy. Typowo w warunkach suchych IP20.
