Ścianka końcowa i przegroda do złączek AP ZDTR2.5 | 1745420000 Weidmuller

Opis i Kluczowe Cechy

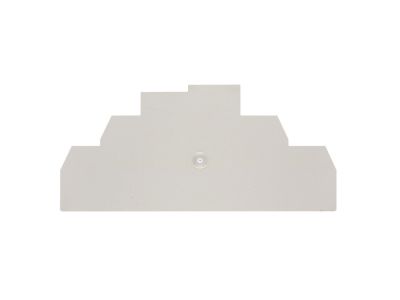

Akcesorium montażowe w postaci ścianki końcowej i przegrody przeznaczone do złączek serii AP ZDTR2.5 (symbol 1745420000). Element służy do mechanicznego i elektrycznego odseparowania skrajnych zacisków oraz wydzielenia stref w obrębie szyny DIN, co zwiększa bezpieczeństwo instalacji i ułatwia identyfikację obwodów.

• Separacja zacisków: zapobiega przypadkowemu zwarciu oraz ułatwia prowadzenie przewodów w rozdzielnicy, redukując ryzyko błędów montażowych.
• Przegroda między grupami złączek: umożliwia czytelne podzielenie szyny na funkcjonalne strefy (np. zasilanie, sterowanie, sygnalizacja).
• Montaż na szynie TH35: szybkie zatrzaśnięcie bez użycia narzędzi – standardowe mocowanie w rozdzielnicach modułowych.
• Kompatybilność z serią AP ZDTR2.5: dedykowana geometria zapewnia idealne dopasowanie do złączek tej serii i stabilne osadzenie.
• Materiał izolacyjny: wykonana z tworzywa termoutwardzalnego o wysokiej odporności na temperaturę i napięcie, gwarantującego długotrwałą izolację.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi dotyczącymi osprzętu montażowego w rozdzielnicach niskiego napięcia, stosowany w instalacjach wykonanych według standardu DIN.

Zastosowanie

Ścianka końcowa i przegroda znajduje zastosowanie wszędzie tam, gdzie wymagana jest czytelna separacja zacisków i ochrona przed przypadkowym dotykiem części przewodzących. Idealna do:

• zabezpieczenia skrajnych zacisków w rzędzie złączek – jako fizyczna bariera przed zwarciem lub dotknięciem szyny zbiorczej;
• wydzielenia stref sterowniczych (np. oddzielenie obwodów 230 V AC od obwodów 24 V DC);
• organizacji połączeń w puszkach rozgałęźnych i modułowych rozdzielnicach mieszkaniowych/przemysłowych;
• montażu w szafach sterowniczych, gdzie wymagane jest grupowanie złączek według funkcji (zasilanie, sygnalizacja, PLC).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Ściankę/przegrodę montuje się na szynie TH35 poprzez zatrzaśnięcie – wsuń element na szynę i dociśnij do oporu. W przypadku stosowania w rozdzielnicy zachowaj odstępy izolacyjne zgodnie z dokumentacją techniczną. Przekroje przewodów dobieraj do prądu obciążenia (dla złączek AP ZDTR2.5 maksymalny przekrój to 2,5 mm² – dane złączki, nie akcesorium). Momenty dokręcania – stosuj się do instrukcji producenta złączek.

FAQ

• Czy ścianka końcowa jest niezbędna do poprawnej pracy złączek AP ZDTR2.5? Nie jest obowiązkowa, ale zalecana – zapewnia bezpieczną separację skrajnych zacisków i ułatwia spełnienie wymogów normatywnych dotyczących odległości izolacyjnych.
• Jaki jest stopień ochrony tego akcesorium? Standardowo dla osprzętu montowanego wewnątrz rozdzielnic – IP20 (ochrona przed dotknięciem palcem). Po zabudowie w rozdzielnicy o wyższym IP, ochrona jest zapewniana przez obudowę.
• Czy można ciąć lub modyfikować ściankę? Nie zaleca się – element jest precyzyjnie dopasowany do profilu szyny i złączek. Modyfikacja może pogorszyć stabilność i izolację.
