Ściana tylna IP31 wentylowana 2000x800mm (WxS) XSWV2008 | 284362 Eaton

Opis i Kluczowe Cechy

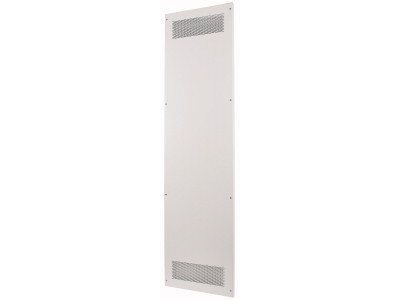

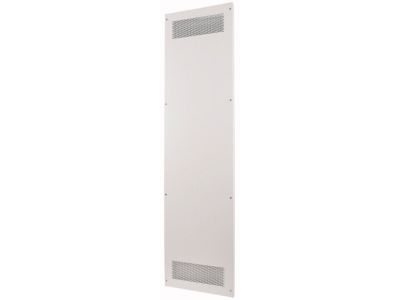

Ściana tylna o numerze katalogowym 284362 to wysokiej klasy komponent dedykowany do systemu rozdzielnic niskiego napięcia Eaton xEnergy Main. Produkt o wymiarach zewnętrznych wynoszących 2000 mm wysokości oraz 800 mm szerokości został zaprojektowany z myślą o zapewnieniu maksymalnej stabilności konstrukcyjnej oraz optymalnych warunków pracy dla aparatury elektrycznej. Kluczowym wyróżnikiem modelu XSWV2008 jest jego konstrukcja wentylowana, która umożliwia swobodną cyrkulację powietrza wewnątrz pola rozdzielczego. Jest to niezbędne dla efektywnego odprowadzania ciepła generowanego przez tory prądowe oraz urządzenia energoelektroniczne, co zapobiega przegrzewaniu się komponentów i wydłuża ich bezawaryjny czas eksploatacji. Stopień ochrony IP31 zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 2,5 mm oraz chroni wnętrze przed pionowo spadającymi kroplami wody, co jest standardem w profesjonalnych rozdzielniach wnętrzowych.

• Wymiary: Wysokość 2000 mm, Szerokość 800 mm.
• System: Kompatybilność z serią Eaton xEnergy Main.
• Wentylacja: Perforacja zoptymalizowana pod kątem przepływu powietrza przy zachowaniu sztywności.
• Kolor: Estetyczne wykończenie w kolorze szarym (RAL 7035), odporne na zarysowania.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektroenergetycznej. Ściana tylna XSWV2008 spełnia wymagania normy IEC/EN 61439, która definiuje zasady konstruowania zestawów rozdzielczych i sterowniczych niskiego napięcia. Dzięki rygorystycznym testom wytrzymałościowym, element ten gwarantuje ciągłość ochrony oraz odporność na naprężenia mechaniczne występujące podczas eksploatacji systemów rozdzielczych o wysokich prądach znamionowych.

Zastosowanie

Ściana tylna wentylowana znajduje szerokie zastosowanie w zaawansowanych systemach rozdziału energii, gdzie kluczowe jest zarządzanie temperaturą. Jest idealnym rozwiązaniem dla:

• Głównych rozdzielnic budynkowych w obiektach komercyjnych i biurowych.
• Centrów danych (Data Centers), gdzie zagęszczenie aparatury generuje znaczne ilości ciepła.
• Zakładów przemysłowych wykorzystujących systemy napędowe i automatykę wymagającą stabilnych warunków termicznych.
• Pól zasilających i odpływowych o dużych mocach w systemie xEnergy.

Wskazówki Montażowe

Montaż ściany tylnej XSWV2008 powinien być przeprowadzany przez wykwalifikowany personel techniczny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Ścianę należy precyzyjnie osadzić na ramie rozdzielnicy xEnergy, wykorzystując fabryczne punkty montażowe.
• Moment dokręcania: Śruby montażowe powinny być dokręcone z odpowiednim momentem, aby zapewnić sztywność konstrukcji i uniknąć rezonansu podczas pracy urządzeń.
• Uziemienie: Należy bezwzględnie zapewnić połączenie wyrównawcze (uziemienie) ściany z głównym zaciskiem ochronnym rozdzielnicy, co jest kluczowe dla bezpieczeństwa przeciwporażeniowego.
• Czystość wentylacji: Należy upewnić się, że otwory wentylacyjne nie są zasłonięte przez inne elementy konstrukcyjne lub koryta kablowe.

FAQ

1. Czy stopień ochrony IP31 jest wystarczający do montażu zewnętrznego?
Nie, stopień ochrony IP31 jest przeznaczony wyłącznie do zastosowań wewnątrz budynków w suchych pomieszczeniach rozdzielczych.

2. Czy ściana XSWV2008 pasuje do rozdzielnic innych producentów?
Produkt jest dedykowany i certyfikowany do systemu Eaton xEnergy Main. Użycie go w innych systemach może wymagać modyfikacji i skutkować utratą gwarancji oraz certyfikacji zestawu.

3. Dlaczego warto wybrać wersję wentylowaną zamiast pełnej?
Wersja wentylowana jest zalecana wszędzie tam, gdzie obliczenia bilansu cieplnego wskazują na ryzyko przekroczenia dopuszczalnej temperatury pracy aparatów, co jest częste przy prądach powyżej 1600A lub przy dużej koncentracji elektroniki.
