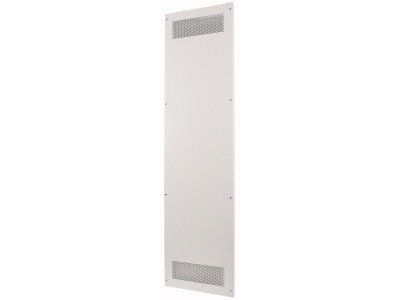

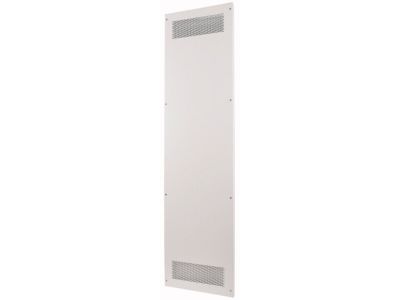

Ściana tylna IP31 wentylowana 2000x1000mm (WxS), XSWV2010 | 284363 Eaton

Opis i Kluczowe Cechy

Ściana tylna o numerze katalogowym 284363 to zaawansowany element konstrukcyjny dedykowany do profesjonalnego systemu rozdzielnic niskiego napięcia Eaton xEnergy Main. Produkt o imponujących wymiarach wynoszących 2000 mm wysokości oraz 1000 mm szerokości został zaprojektowany z myślą o zapewnieniu maksymalnej stabilności mechanicznej oraz optymalnych warunków termicznych wewnątrz obudowy. Kluczową cechą modelu XSWV2010 jest zintegrowana perforacja wentylacyjna, która umożliwia pasywne odprowadzanie ciepła generowanego przez aparaturę modułową oraz szyny prądowe, co bezpośrednio przekłada się na dłuższą żywotność komponentów elektrycznych.

• Stopień ochrony IP31: Zapewnia skuteczną barierę przed ciałami obcymi o średnicy powyżej 2,5 mm oraz chroni wnętrze przed pionowo spadającymi kroplami wody, co jest kluczowe w środowiskach przemysłowych.
• Wymiary systemowe: Wysokość 2000 mm i szerokość 1000 mm gwarantują pełną kompatybilność z ramami systemu xEnergy.
• Wykończenie powierzchni: Wysokiej jakości powłoka lakiernicza w kolorze szarym zapewnia odporność na korozję oraz estetyczny wygląd dopasowany do standardów nowoczesnych rozdzielni.
• Wentylacja: Specjalnie zaprojektowane szczeliny wentylacyjne optymalizują cyrkulację powietrza bez kompromisów w zakresie sztywności konstrukcji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Ściana tylna XSWV2010 spełnia wymagania normy IEC/EN 61439, która definiuje standardy dla rozdzielnic i sterownic niskiego napięcia. Dzięki temu inżynierowie i prefabrykatorzy mają pewność, że element ten wytrzyma obciążenia dynamiczne i termiczne występujące podczas eksploatacji systemów xEnergy Main.

Zastosowanie

Ściana tylna wentylowana znajduje szerokie zastosowanie w budowie rozdzielnic głównych i dystrybucyjnych w obiektach komercyjnych oraz przemysłowych. Jest niezastąpiona w sekcjach, gdzie zainstalowane są urządzenia generujące znaczne ilości ciepła, takie jak wyłączniki powietrzne (ACB), rozłączniki bezpiecznikowe czy układy kompensacji mocy biernej. Dzięki swojej konstrukcji, element ten wspiera utrzymanie odpowiedniego reżimu temperaturowego wewnątrz szafy, co zapobiega niekontrolowanym wyłączeniom aparatury zabezpieczającej.

Wskazówki Montażowe

Montaż ściany tylnej XSWV2010 powinien odbywać się zgodnie z dokumentacją techniczną systemu Eaton xEnergy. Poniżej znajdują się kluczowe zalecenia:

• Przygotowanie ramy: Przed montażem należy upewnić się, że rama rozdzielnicy jest wypoziomowana i stabilnie osadzona.
• Punkty mocowania: Należy wykorzystać wszystkie fabryczne punkty montażowe, aby zapewnić deklarowany stopień ochrony IP31 oraz ciągłość elektryczną obudowy (uziemienie).
• Moment dokręcania: Śruby montażowe powinny być dokręcone z odpowiednim momentem, aby uniknąć odkształceń blachy i zapewnić szczelność przylegania uszczelek.
• Przepływ powietrza: Podczas planowania zabudowy należy zachować odpowiedni odstęp od ścian pomieszczenia, aby nie blokować otworów wentylacyjnych znajdujących się w ścianie tylnej.

FAQ

1. Czy ściana tylna XSWV2010 zawiera zestaw montażowy?
Tak, produkt jest dostarczany z niezbędnymi elementami mocującymi dedykowanymi do systemu xEnergy, co pozwala na szybką instalację na ramie szafy.

2. Czy stopień ochrony IP31 jest wystarczający do montażu zewnętrznego?
Nie, stopień ochrony IP31 jest przeznaczony do zastosowań wewnątrz budynków. W przypadku montażu w trudniejszych warunkach należy rozważyć obudowy o wyższym stopniu ochrony IP.

3. Czy perforacja wentylacyjna wpływa na sztywność elementu?
Konstrukcja ściany została zoptymalizowana pod kątem mechanicznym. Zastosowanie odpowiedniej grubości blachy oraz przetłoczeń sprawia, że mimo wentylacji, ściana zachowuje wysoką sztywność i odporność na odkształcenia.
