Ściana tylna BPZ-RP 1560x600mm (WxS), metalowa, BPZ-RP-600/15 Profi+ | 111293 Eaton

Alternatywny kod produktu: BPZ-RP-600/15

Opis i Kluczowe Cechy

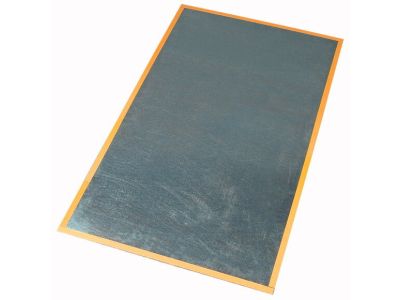

Ściana tylna BPZ-RP (symbol 111293) o wymiarach 1560×600 mm (W×S) to metalowy panel przeznaczony do rozdzielnic podtynkowych BPZ-WB3S. Wykonana z blachy stalowej ocynkowanej o grubości 1 mm, zapewnia sztywność i odporność korozyjną konstrukcji. Montowana na taśmę klejącą, co ułatwia szybkie i pewne osadzenie w obudowie. W komplecie znajduje się jedna płyta tylna.

• Wymiary 1560×600 mm: dopasowane do rozdzielnic BPZ-WB3S, umożliwiają pełne przykrycie powierzchni tylnej skrzynki podtynkowej.
• Blacha stalowa ocynkowana o grubości 1 mm: zapewnia mechaniczną wytrzymałość i ochronę przed korozją, co przekłada się na długą żywotność instalacji.
• Montaż na taśmę klejącą: pozwala na szybkie i bezinwazyjne osadzenie panelu w rozdzielnicy bez konieczności wiercenia dodatkowych otworów.
• Obowiązkowe uziemienie: blachę należy połączyć z obwodem uziemienia za pomocą nitów lub śrub – jest to warunek bezpiecznej eksploatacji zgodnie z normami ochrony przeciwporażeniowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących obudów rozdzielnic i jest oznaczony znakiem CE. Zastosowana blacha stalowa ocynkowana odpowiada standardom DIN dla materiałów konstrukcyjnych w instalacjach elektrycznych.

Zastosowanie

Panel tylny BPZ-RP dedykowany jest do montażu w rozdzielnicach podtynkowych serii BPZ-WB3S. Sprawdza się w następujących scenariuszach:

• Wyposażenie rozdzielnic w budynkach mieszkalnych i komercyjnych wymagających dodatkowej ochrony tylnej ściany.
• Montaż jako podstawa do mocowania aparatury modułowej, szyn TH35, listew zaciskowych i innych komponentów.
• Zabezpieczenie przed przypadkowym dostępem do tyłu rozdzielnicy oraz poprawa estetyki wnętrza skrzynki podtynkowej.
• Realizacja instalacji wymagających oddzielenia strefy elektrycznej od ściany budynku (zgodnie z zasadami ochrony przeciwpożarowej i przepisami PNE).

Wskazówki Montażowe

Montaż ściany tylnej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia od rozdzielnicy. Panel mocuje się na taśmę klejącą do wewnętrznej strony rozdzielnicy BPZ-WB3S. Należy pamiętać o obowiązkowym połączeniu blachy stalowej z obwodem uziemienia – zaleca się użycie nitów zrywalnych lub śrub z podkładką zabezpieczającą. Przekrój przewodu uziemiającego dobrać zgodnie z obciążalnością prądową instalacji. Przed przystąpieniem do prac sprawdzić, czy podłoże jest czyste, suche i odtłuszczone.

FAQ

• Czy ściana tylna wymaga uziemienia? Tak, blachę stalową należy połączyć z obwodem uziemienia za pomocą nitów lub śrub – jest to niezbędne dla bezpieczeństwa użytkowania.
• Z jakiego materiału jest wykonana? Panel wykonano z blachy stalowej ocynkowanej o grubości 1 mm, co zapewnia wytrzymałość mechaniczną i odporność na korozję.
• Czy pasuje do innych rozdzielnic niż BPZ-WB3S? Produkt dedykowany jest wyłącznie do rozdzielnic podtynkowych serii BPZ-WB3S o szerokości 600 mm i wysokości 1560 mm. Zastosowanie w innych obudowach może wymagać indywidualnego dopasowania.
