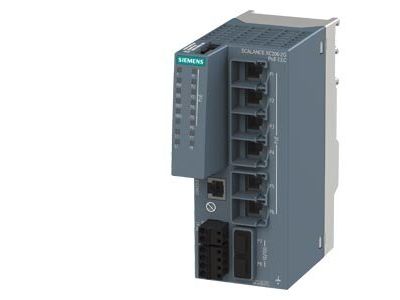

"SCALANCE XC206-2G PoE EEC Manage- able Layer 2 IE PoE Switch | 6GK5206-2RS00-5FC2 Siemens

Opis i Kluczowe Cechy

Przełącznik zarządzalny SCALANCE XC206-2G PoE to profesjonalne rozwiązanie warstwy drugiej (Layer 2) z funkcjami zarządzania, dedykowane do zastosowań przemysłowych. Obsługuje standardy IEEE 802.3at/bt, zapewniając zasilanie PoE o napięciu 54V DC i całkowitej mocy 240W, którą można rozdzielić pomiędzy wszystkie porty PoE. Wysokowydajne porty RJ45 (10/100/1000 Mbps) oraz dwa porty SFP+ (10 Gbps) gwarantują szybką transmisję danych i elastyczność w doborze mediów transmisyjnych.

• 6 portów RJ45 10/100/1000 Mbps z obsługą PoE (IEEE 802.3at/bt): Zasilanie i transmisja danych w jednym kablu, kompatybilne z kamerami IP, punktami dostępowymi i innymi urządzeniami PoE – redukcja okablowania.
• 2 porty SFP+ 10 Gbps: Wysoka przepustowość dla połączeń szkieletowych sieci LAN/WAN, wsparcie dla światłowodów jednomodowych i wielomodowych.
• Całkowita moc PoE: 240W: Możliwość zasilania wielu urządzeń wysokiej mocy (np. 8x kamery PTZ lub 4x punkty dostępowe 802.3bt) z pojedynczego switcha.
• Certyfikacja IEC 62443-4-2: Podwyższone bezpieczeństwo cyberneticzne, zgodność z wymaganiami przemysłu 4.0 i krytycznymi instalacjami.
• Funkcje redundancji zasilania i sieci: Zwiększona niezawodność działania systemu – kluczowe w aplikacjach przemysłowych i bezpieczeństwa.
• Zakres temperatur: -40°C do +60°C: Praca w ekstremalnych warunkach środowiskowych, mrozoodporność i odporność na wysokie temperatury.

Zgodność z Normami

Przełącznik spełnia wymagania normy IEC 62443-4-2 dotyczącej bezpieczeństwa cybernetycznego dla urządzeń przemysłowych. Posiada oznaczenie CE i jest zgodny z międzynarodowymi standardami przemysłowymi, w tym PROFINET Device. Obudowa przystosowana do montażu na szynie DIN, szynie S7 oraz ścianie.

Zastosowanie

SCALANCE XC206-2G PoE to wszechstronny przełącznik dla instalacji przemysłowych, wymagających wysokiej wydajności, niezawodności i funkcji zarządzania.

• Sieci przemysłowe (Industrial Ethernet): Zasilanie i transmisja danych dla czujników, kamer przemysłowych i systemów automatyki.
• Systemy monitoringu wizyjnego: Zasilanie i zarządzanie kamerami IP w systemach CCTV o wysokiej rozdzielczości.
• Aplikacje IoT i Przemysłu 4.0: Integracja z platformami MES/SCADA, wsparcie dla protokołów przemysłowych.
• Infrastruktura IT w obiektach krytycznych: Serwerownie, centra danych, sieci kampusowe z wymaganiami redundancji.
• Zastosowania morskie i transportowe: Odporność na wibracje i skrajne temperatury, zgodność z normami morskimi.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w zakresie sieci przemysłowych. Przed rozpoczęciem prac należy odłączyć zasilanie. Urządzenie montować na szynie DIN, szynie S7 lub ścianie, zapewniając odpowiednią wentylację. Połączenia sieciowe wykonywać zgodnie z zaleceniami producenta kabli (kategoria 6 lub wyższa dla portów 10G). Port konsolowy (RS-232) służy do zdalnej konfiguracji – zaleca się użycie kabla ekranowanego. Diody diagnostyczne LED ułatwiają monitorowanie stanu pracy i błędów. W przypadku redundancji zasilania podłączyć oba źródła zasilania DC (48–57V DC).

FAQ

• Czy switch obsługuje standard IEEE 802.3bt? Tak, 2 z 6 portów RJ45 obsługują standard 802.3bt, co pozwala na zasilanie urządzeń o mocy do 90W na porcie.
• Jakie media transmisyjne obsługują porty SFP+? Porty SFP+ są kompatybilne z modułami 10GBASE-SR, 10GBASE-LR, 10GBASE-LRM oraz 1G/100M (przy użyciu odpowiednich modułów SFP).
• Czy switch posiada funkcję RSTP (Rapid Spanning Tree Protocol)? Tak, obsługuje RSTP, VLAN, QoS i inne funkcje warstwy 2, co zapewnia elastyczność w projektowaniu sieci.
