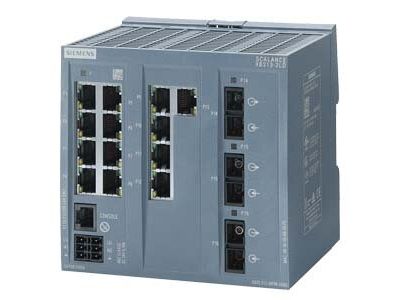

SCALANCE XB213-3LD (SC, PN) | 6GK5213-3BF00-2AB2 Siemens

Alternatywny kod produktu: 6GK52133BF002AB2

Opis i Kluczowe Cechy

Przełącznik sieciowy SCALANCE XB213-3LD (symbol 6GK5213-3BF00-2AB2) firmy Siemens to zarządzalny switch warstwy 2 dla przemysłowych sieci Ethernet. Oferuje 13 portów RJ45 10/100 Mbit/s oraz 3 porty światłowodowe jednomodowe ze złączami SC, co umożliwia budowanie rozległych, odpornych na zakłócenia sieci. Redundantne zasilanie zwiększa niezawodność pracy w krytycznych aplikacjach, a certyfikat IEC 62443-4-2 potwierdza wysoki poziom cyberbezpieczeństwa. Urządzenie montowane jest na szynie DIN w szafach sterowniczych.

• 13 portów RJ45 10/100 Mbit/s: umożliwiają podłączenie wielu urządzeń końcowych i segmentów sieci, zapewniając elastyczną topologię.
• 3 porty światłowodowe SM SC: pozwalają na transmisję na duże odległości bez ryzyka zakłóceń elektromagnetycznych, idealne do hal produkcyjnych i infrastruktury zewnętrznej.
• Zasilanie redundantne: gwarantuje ciągłość pracy nawet w przypadku awarii jednego źródła zasilania, co minimalizuje przestoje.
• Certyfikat IEC 62443-4-2: zapewnia bezpieczeństwo sieci przemysłowych przed cyberatakami, spełniając rygorystyczne wymagania automatyki.
• Zakres temperatury 0°C do +60°C: umożliwia niezawodną pracę w trudnych warunkach przemysłowych, nawet w nieklimatyzowanych szafach.

Zgodność z Normami

Przełącznik posiada certyfikat IEC 62443-4-2, co potwierdza jego zgodność z międzynarodowymi standardami cyberbezpieczeństwa dla systemów automatyki przemysłowej. Urządzenie spełnia również wymagania norm dla przemysłowych sieci Ethernet oraz posiada deklarację zgodności CE.

Zastosowanie

SCALANCE XB213-3LD to wszechstronny komponent do budowy zarządzalnych sieci w automatyce przemysłowej, szczególnie w środowiskach PROFINET. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodność, rozszerzalność i odporność na warunki środowiskowe.

• Budowa i rozbudowa sieci komunikacyjnych w liniach produkcyjnych i magazynach automatycznych.
• Podłączanie sterowników PLC, paneli operatorskich oraz napędów w systemach PROFINET.
• Tworzenie redundantnych topologii pierścieniowych dla krytycznych aplikacji przemysłowych (np. w energetyce, transporcie).
• Łączenie odległych rozdzielni sterowniczych za pomocą światłowodów przy zachowaniu pełnej zarządzalności.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w suchych, zamkniętych szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie. Podłączenie przewodów zasilających i sieciowych należy wykonać zgodnie z dokumentacją techniczną producenta, z zachowaniem zalecanego momentu dokręcania zacisków oraz przekroju przewodów odpowiedniego dla prądu obciążenia.

FAQ

• Czy przełącznik obsługuje sieci światłowodowe? Tak, posiada 3 porty SC dla światłowodu jednomodowego (SM), co umożliwia transmisję na duże odległości – do kilkudziesięciu kilometrów przy odpowiednich modułach SFP (niewymaganych, porty są wewnętrzne).
• Jakie napięcie zasilania jest wymagane? Przełącznik wyposażony jest w redundantne wejścia zasilania. Dokładne wartości napięcia i prądu znajdziesz w dokumentacji technicznej produktu – zalecamy korzystanie z dedykowanych zasilaczy Siemens SITOP.
• Czy może pracować w środowiskach o wysokiej temperaturze w szafie sterowniczej? Tak, zakres temperatury pracy wynosi od 0°C do +60°C, co czyni go odpowiednim do nieklimatyzowanych szaf przemysłowych, pod warunkiem zachowania odpowiedniej cyrkulacji powietrza.
