SCALANCE XB213-3LD (SC, E/IP) | 6GK5213-3BF00-2TB2 Siemens

Alternatywny kod produktu: 6GK52133BF002TB2

Opis i Kluczowe Cechy

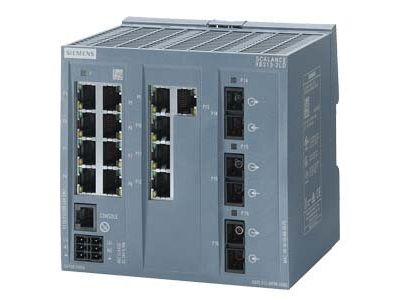

Przełącznik SCALANCE XB213-3LD (Siemens, numer katalogowy 6GK5213-3BF00-2TB2) to zarządzalny switch przemysłowy warstwy 2 wyposażony w 13 portów RJ45 (10/100 Mbit/s) oraz 3 porty światłowodowe jednomodowe (SM) z interfejsem SC. Urządzenie zapewnia niezawodną komunikację w wymagających środowiskach automatyki, a redundantne zasilanie oraz certyfikat IEC 62443-4-2 gwarantują ciągłość działania i cyberbezpieczeństwo. Dzięki kompaktowej obudowie montowanej na szynie DIN idealnie sprawdza się w rozdzielnicach i szafach sterowniczych.

• 13 portów RJ45 10/100 Mbit/s: elastyczne podłączenie urządzeń końcowych (sterowniki PLC, panele operatorskie, czujniki) z szybkością wystarczającą dla większości aplikacji przemysłowych.
• 3 porty światłowodowe SM FO SC: umożliwiają komunikację na duże odległości (nawet kilkadziesiąt kilometrów) bez zakłóceń elektromagnetycznych, idealne do łączenia rozproszonych segmentów sieci.
• Zasilanie redundantne: dwa niezależne wejścia zasilania zapewniają ciągłość pracy nawet w przypadku awarii jednego źródła – zwiększa to niezawodność krytycznych instalacji.
• Certyfikat IEC 62443-4-2: potwierdza spełnienie rygorystycznych wymagań cyberbezpieczeństwa dla urządzeń przemysłowych, chroniąc sieć przed nieautoryzowanym dostępem.
• Zakres temperatury pracy 0°C do +60°C: przystosowany do pracy w trudnych warunkach przemysłowych, bez konieczności dodatkowego chłodzenia w standardowych zastosowaniach.

Zgodność z Normami

Przełącznik SCALANCE XB213-3LD posiada certyfikat IEC 62443-4-2, który gwarantuje zgodność z międzynarodowymi standardami cyberbezpieczeństwa dla urządzeń automatyki przemysłowej. Urządzenie spełnia również wymagania dyrektyw unijnych (oznakowanie CE) oraz jest przeznaczone do montażu w systemach zgodnych z normą DIN. Wszelkie parametry techniczne są potwierdzone przez producenta – firmę Siemens AG.

Zastosowanie

SCALANCE XB213-3LD został zaprojektowany do budowy i rozbudowy przemysłowych sieci Ethernet w zakładach produkcyjnych, magazynach, infrastrukturze energetycznej oraz systemach automatyki budynkowej.

• Podłączenie sterowników PLC, paneli HMI i urządzeń wykonawczych w strukturze gwiazdy lub pierścienia – porty RJ45 zapewniają szybką komunikację lokalną.
• Łączenie oddalonych od siebie segmentów sieci za pomocą portów światłowodowych (SM FO SC) – idealne do hal produkcyjnych, tuneli lub obiektów liniowych.
• Tworzenie redundantnych topologii (np. MRP) dzięki zarządzalności warstwy 2, co minimalizuje przestoje w przypadku uszkodzenia okablowania.
• Integracja z systemami sterowania opartymi na protokole EtherNet/IP (domyślnie obsługiwany) – gotowe do pracy w środowiskach Rockwell/Allen-Bradley.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (lub odpowiednimi kwalifikacjami elektrycznymi). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów zasilających należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając maksymalny pobór prądu. W przypadku stosowania zasilania redundantnego należy zapewnić dwa niezależne obwody zabezpieczone odpowiednimi bezpiecznikami. Momenty dokręcania zacisków – stosować się do zaleceń w instrukcji.

FAQ

• Czy przełącznik obsługuje światłowód jednomodowy czy wielomodowy? Urządzenie posiada porty światłowodowe typu Single Mode (SM) ze złączem SC, co oznacza możliwość transmisji na duże odległości z małym tłumieniem – nie jest kompatybilne z włóknem wielomodowym bez odpowiednich konwerterów.
• Jaki zakres temperatury pracy został deklarowany przez producenta? Przełącznik pracuje w zakresie od 0°C do +60°C, co czyni go odpowiednim do typowych warunków przemysłowych, ale nie do ekstremalnie niskich lub wysokich temperatur bez dodatkowego klimatyzowania szafy.
• Co oznacza certyfikat IEC 62443-4-2? Jest to standard cyberbezpieczeństwa dla komponentów automatyki przemysłowej. Certyfikat potwierdza, że urządzenie spełnia wymagania w zakresie identyfikacji, ochrony, wykrywania i reagowania na zagrożenia, co jest kluczowe w sieciach OT.
