SCALANCE XB213-3 (ST, E/IP) | 6GK5213-3BB00-2TB2 Siemens

Alternatywny kod produktu: 6GK52133BB002TB2

Opis i Kluczowe Cechy

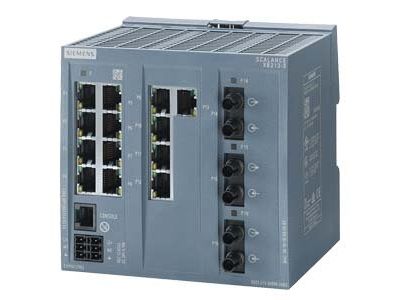

Zarządzalny przełącznik przemysłowy Siemens SCALANCE XB213-3 (oznaczenie 6GK5213-3BB00-2TB2) wyposażony w 13 portów 10/100 Mbit/s RJ45 oraz 3 porty światłowodowe wielomodowe ST. Urządzenie pracuje jako przełącznik Layer 2 z obsługą protokołu EtherNet/IP. Dzięki redundantnemu zasilaniu zapewnia nieprzerwaną pracę w krytycznych aplikacjach, a certyfikat IEC 62443-4-2 potwierdza wysoki poziom cyberbezpieczeństwa. Zakres temperatur 0 °C do +60 °C pozwala na montaż w szafach sterowniczych w trudnych warunkach przemysłowych.

• 13 portów RJ45 10/100 Mbit/s: umożliwiają podłączenie wielu urządzeń końcowych do sieci przemysłowej przy zachowaniu szybkości transmisji wymaganej w automatyce.
• 3 porty światłowodowe MM FO ST: zapewniają odporność na zakłócenia elektromagnetyczne i umożliwiają łączenie segmentów sieci na większe odległości bez degradacji sygnału.
• Redundantne zasilanie: gwarantuje ciągłość pracy w przypadku awarii jednego źródła zasilania, co jest kluczowe w systemach o wysokiej dostępności.
• Certyfikat IEC 62443-4-2: potwierdza, że urządzenie spełnia rygorystyczne wymagania bezpieczeństwa IT dla systemów automatyki przemysłowej.
• Zakres temperatur 0 °C do +60 °C: pozwala na niezawodne działanie w środowiskach o zmiennych warunkach, takich jak hale produkcyjne czy szafy sterownicze bez klimatyzacji.

Zgodność z Normami

Przełącznik posiada certyfikat IEC 62443-4-2 dotyczący cyberbezpieczeństwa urządzeń automatyki przemysłowej. Produkt jest zgodny z wymaganiami norm europejskich dla urządzeń sieciowych stosowanych w środowisku przemysłowym. Posiada oznaczenie CE oraz przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych zgodnie z zaleceniami producenta.

Zastosowanie

SCALANCE XB213-3 został zaprojektowany do budowy niezawodnych sieci przemysłowych Ethernet w automatyce fabrycznej i systemach sterowania. Sprawdza się w aplikacjach wymagających zarządzania ruchem Layer 2 oraz łączenia segmentów miedzianych i światłowodowych.

• Tworzenie szkieletowej sieci przemysłowej w halach produkcyjnych z wykorzystaniem portów światłowodowych do połączeń między szafami.
• Podłączanie sterowników PLC, paneli operatorskich, napędów i innych urządzeń automatyki do sieci zarządzalnej z obsługą EtherNet/IP.
• Integracja systemów SCADA i nadzoru z rozproszonymi węzłami dzięki diagnostyce LED i portowi konsolowemu do konfiguracji.
• Budowa redundantnych topologii sieci (np. RSTP, MRP) przy zastosowaniu podwójnego zasilania dla zwiększenia dostępności.

Wskazówki Montażowe

Montaż przełącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przed podłączeniem przewodów zasilających należy sprawdzić zgodność napięcia z danymi na tabliczce znamionowej. Moment dokręcania zacisków oraz przekrój przewodów – zgodnie z dokumentacją techniczną produktu. Po instalacji należy przeprowadzić testy komunikacji i konfiguracji.

FAQ

• Jakie diody LED znajdują się na przełączniku? Urządzenie wyposażone jest w diody diagnostyczne informujące o stanie zasilania, aktywności portów oraz ewentualnych błędach. Pozwalają one na szybką ocenę pracy sieci.
• Czy przełącznik obsługuje redundantne zasilanie? Tak, posiada dwa niezależne wejścia zasilania, co umożliwia podłączenie dwóch źródeł – jedno z nich może być buforowane awaryjnie. W przypadku zaniku na jednym z wejść urządzenie kontynuuje pracę bez przerwy.
• Jaki jest zakres temperatury pracy i czy wymaga dodatkowego chłodzenia? Zakres pracy wynosi 0 °C do +60 °C. W typowych warunkach przemysłowych nie jest wymagane wymuszone chłodzenie, jednak przy montażu w szczelnych szafach należy zadbać o odpowiednią cyrkulację powietrza.
