SCALANCE XB004-2LD | 6GK5004-2BF00-1AB2 Siemens

Opis i Kluczowe Cechy

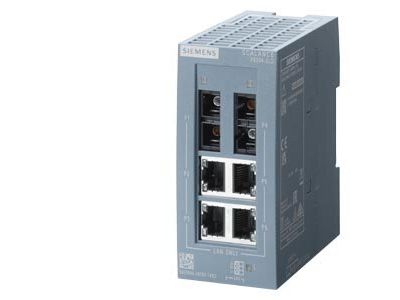

Przełącznik przemysłowy SCALANCE XB004-2LD to niezarządzalny switch Ethernet przeznaczony do budowy małych topologii gwiazdy i linii w sieciach przemysłowych. Wyposażony w 4 porty RJ45 10/100 Mbit/s oraz 2 porty światłowodowe 100 Mbit/s z gniazdami SC, zapewnia elastyczność w doborze mediów transmisyjnych. Zasilanie 24 V AC/DC gwarantuje kompatybilność z szerokim zakresem źródeł napięcia.

• 4 porty RJ45 10/100 Mbit/s: Szybkie i niezawodne połączenia Ethernet w standardzie twisted pair dla urządzeń końcowych.
• 2 porty światłowodowe SC 100 Mbit/s: Rozszerzenie zasięgu transmisji i odporność na zakłócenia elektromagnetyczne – idealne do połączeń między budynkami lub w środowiskach przemysłowych.
• Zasilanie 24 V AC/DC: Szeroki zakres napięcia zasilania pozwala na integrację z różnymi systemami automatyki i zasilania bez konieczności stosowania dodatkowych przetwornic.
• Stopień ochrony IP20: Ochrona przed ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do suchych pomieszczeń instalacji.
• Złącza diagnostyczne LED: Szybka wizualna identyfikacja stanu pracy portów i zasilania, ułatwiająca konserwację i lokalizację usterek.

Zgodność z Normami

Przełącznik spełnia wymagania norm przemysłowych dotyczących urządzeń sieciowych, w tym dyrektyw Unii Europejskiej i posiada oznakowanie CE. Kompatybilny z normami dotyczącymi przemysłowych sieci Ethernet.

Zastosowanie

SCALANCE XB004-2LD znajduje zastosowanie w sieciach przemysłowych wymagających niezawodnej transmisji danych o niskim opóźnieniu.

• Budowa małych topologii gwiazdy i linii w systemach automatyki przemysłowej.
• Połączenia między sterownikami PLC, czujnikami i innymi urządzeniami sieciowymi.
• Integracja urządzeń w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.
• Zastosowania wymagające transmisji światłowodowej dla zwiększenia odporności na zakłócenia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami do prac przy instalacjach niskonapięciowych. Urządzenie należy zamocować w szafie sterowniczej lub na szynie DIN, zapewniając odpowiednią wentylację. Podłączenie zasilania 24 V AC/DC powinno być wykonane zgodnie z polaryzacją, z zachowaniem odpowiedniego napięcia znamionowego. Porty światłowodowe wymagają stosowania odpowiednich kabli światłowodowych z zakończeniami SC. Przed uruchomieniem należy sprawdzić poprawność połączeń i stanu diod diagnostycznych LED.

FAQ

• Czy switch jest zarządzalny? SCALANCE XB004-2LD to switch niezarządzalny – nie posiada funkcji konfiguracyjnych ani nadzoru ruchu sieciowego. Służy wyłącznie do prostego rozgałęziania sygnału.
• Jaki jest zakres napięcia zasilania? Zasilanie 24 V AC/DC oznacza, że urządzenie działa przy napięciu stałym w zakresie 20,4–28,8 V oraz napięciu zmiennym w zakresie 18–30 V.
• Jakie media transmisyjne obsługuje? Switch obsługuje połączenia miedziane typu twisted pair (RJ45) oraz światłowodowe jednomodowe z gniazdami SC o prędkości 100 Mbit/s.
