SCALANCE W774-1 RJ45 (ME) | 6GK5774-1FX00-0AC0 Siemens

Alternatywny kod produktu: 6GK57741FX000AC0

Opis i Kluczowe Cechy

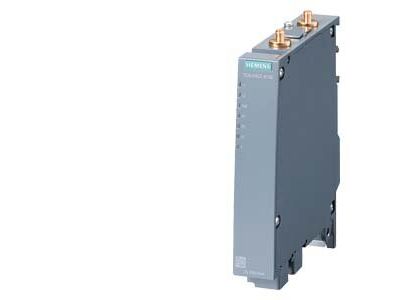

Siemens SCALANCE W774-1 RJ45 (ME) o symbolu 6GK5774-1FX00-0AC0 to skalowalny punkt dostępowy IWLAN z jednym wbudowanym interfejsem radiowym. Urządzenie pracuje w pasmach 2,4 oraz 5 GHz (IEEE 802.11a/b/g/h/n) i osiąga prędkość brutdo 300 Mbit/s dzięki technologii 2x2 MIMO. Kompaktowa obudowa aluminiowa o stopniu ochrony IP30 zapewnia odporność na wstrząsy i wibracje, co przekłada się na niezawodną komunikację w wymagających warunkach przemysłowych.

• Szybkość transmisji do 300 Mbit/s: Umożliwia stabilną i wydajną komunikację danych w aplikacjach automatyki, w tym bezpieczną transmisję PROFINET z PROFIsafe.
• Dwa zintegrowane porty RJ45 z obsługą PoE (do 100 Mbit/s): Pozwalają na zasilanie i transmisję danych za pomocą jednego kabla, co upraszcza instalację i redukuje okablowanie.
• Redundantne zasilanie 24 V DC i obsługa PoE: Zapewnia ciągłość pracy w krytycznych zastosowaniach przemysłowych i możliwość elastycznego wyboru źródła zasilania.
• Obsługa iFeatures za pomocą KEY-PLUG (wymagany osobno): Umożliwia aktywację zaawansowanych funkcji, takich jak iPCF i iPCF-MC, dla zoptymalizowanej komunikacji w sieciach bezprzewodowych.
• Kompaktowa obudowa i szeroki zakres temperatur pracy (-20 do 60°C): Zapewnia bezawaryjną pracę w szafach sterowniczych i systemach transportu bliskiego zasięgu, takich jak AGV (automatyczne pojazdy prowadzone) i suwnice.

Zgodność z Normami

Punkt dostępowy SCALANCE W774-1 RJ45 (ME) posiada certyfikat identyfikatora MSN-W1-RJ-E2 i jest przeznaczony do pracy w Izraelu. Urządzenie spełnia wymogi norm dla urządzeń przemysłowych w zakresie odporności mechanicznej i środowiskowej, oznakowane znakiem CE. Należy przestrzegać krajowych przepisów i zatwierdzeń dotyczących instalacji urządzeń radiowych.

Zastosowanie

Skalowalny punkt dostępowy SCALANCE W774-1 RJ45 został zaprojektowany do tworzenia niezawodnych połączeń bezprzewodowych w środowisku przemysłowym. Dzięki wytrzymałej konstrukcji i obsłudze zaawansowanych protokołów znajduje zastosowanie w następujących scenariuszach:

• Sieci maszyn i urządzeń w szafach sterowniczych: Zastępuje kosztowne okablowanie, umożliwiając bezprzewodową komunikację sterowników i czujników.
• Systemy transportu bliskiego zasięgu (AGV, suwnice, monoraile podwieszane): Lekka i kompaktowa obudowa pozwala na montaż w pojazdach, zapewniając stabilne połączenie Wi-Fi w ruchu.
• Bezprzewodowe uruchomienie i serwis: Umożliwia dostęp do instalacji w trakcie rozruchu i konserwacji bez konieczności fizycznego podłączania przewodów.
• Komunikacja do 300 Mbit/s w sieciach PROFINET z PROFIsafe: Gwarantuje bezpieczną transmisję danych w aplikacjach z zachowaniem wymogów bezpieczeństwa funkcjonalnego.

Wskazówki Montażowe

Montaż punktu dostępowego SCALANCE W774-1 RJ45 (ME) powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynowej szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania – zarówno z sieci 24 V DC, jak i z linii PoE. Moment dokręcania śrub przyłączy oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Upewnij się, że otwory wentylacyjne obudowy nie są zasłonięte, a temperatura otoczenia nie przekracza zakresu -20°C do 60°C.

FAQ

• Czy punkt dostępowy ma wbudowane podświetlenie lub diody LED? Urządzenie nie posiada przycisków z podświetleniem – jest to profesjonalny access point sieciowy. Diody sygnalizacyjne (jeśli występują) służą do wskazania stanu zasilania i połączenia, a nie pełnią funkcji oświetleniowej w kontekście aparatury sterowniczej.
• Jaki stopień ochrony zapewnia obudowa SCALANCE W774-1 RJ45? Zgodnie z danymi producenta stopień ochrony wynosi IP30. Oznacza to ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm (np. narzędzia), ale nie przed wilgocią. Urządzenie przeznaczone jest do montażu wewnątrz suchych pomieszczeń i szaf sterowniczych.
• W jakim trybie pracy działa to urządzenie? SCALANCE W774-1 RJ45 (ME) pracuje jako skalowalny punkt dostępowy (Access Point) z jednym interfejsem radiowym. Obsługuje standardy IEEE 802.11a/b/g/h/n w pasmach 2,4 GHz i 5 GHz oraz umożliwia aktywację funkcji iFeatures za pomocą modułu KEY-PLUG.
