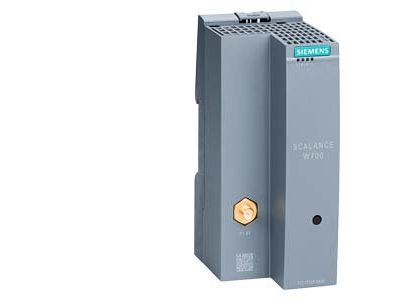

SCALANCE W722-1 RJ45 (ME) | 6GK5722-1FC00-0AC0 Siemens

Alternatywny kod produktu: 6GK57221FC000AC0

Opis i Kluczowe Cechy

SCALANCE W722-1 RJ45 (ME) o symbolu 6GK5722-1FC00-0AC0 to klient IWLAN firmy Siemens zaprojektowany do niezawodnej bezprzewodowej komunikacji w aplikacjach przemysłowych. Urządzenie pracuje w pasmach 2,4/5 GHz zgodnie z IEEE 802.11a/b/g/h/n, osiągając prędkość transmisji brutto 150 Mbit/s, co umożliwia płynną wymianę danych w sieciach PROFINET z obsługą PROFIsafe. Posiada jeden port RJ45 (100 Mbit/s), interfejs antenowy R-SMA oraz zasilanie 24 V DC. Dzięki kompaktowej obudowie i stopniowi ochrony IP20 nadaje się do montażu w szafach sterowniczych oraz instalacji wewnątrz pomieszczeń bez szaf.

• Prędkość transmisji 150 Mbit/s (brutto): Zapewnia szybką i niezawodną wymianę danych w sieciach przemysłowych, szczególnie w aplikacjach wymagających deterministycznego czasu odpowiedzi.
• Obsługa IEEE 802.11a/b/g/h/n (2,4/5 GHz): Gwarantuje kompatybilność z powszechnie stosowanymi standardami WLAN, co ułatwia integrację z istniejącą infrastrukturą i zapewnia przyszłościową elastyczność.
• Zasilanie 24 V DC: Umożliwia bezpieczne i stabilne zasilanie w środowisku przemysłowym, typowym dla instalacji sterowniczych i automatyki.
• Stopień ochrony IP20: Chroni przed dostępem ciał stałych o średnicy powyżej 12,5 mm, co pozwala na bezpieczną pracę w zamkniętych rozdzielnicach i szafach sterowniczych.
• Wsparcie dla iFeatures (iPCF-MC, PCF): Zapewnia przewidywalny ruch danych i zdefiniowane czasy odpowiedzi na łączu bezprzewodowym, kluczowe dla aplikacji czasu rzeczywistego.

Zgodność z Normami

Urządzenie spełnia wymagania międzynarodowych norm dla sprzętu przemysłowej sieci bezprzewodowej. Posiada certyfikat zgodności (CERT ID: ELN-W1-RJ-E1) oraz oznaczenie CE. Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Przed instalacją należy zapoznać się z lokalnymi przepisami i aprobatami krajowymi. Produkt przeznaczony wyłącznie do pracy w Izraelu (oznaczenie ME/ISR).

Zastosowanie

SCALANCE W722-1 RJ45 (ME) znajduje zastosowanie tam, gdzie wymagana jest bezprzewodowa integracja urządzeń przemysłowych z siecią PROFINET, szczególnie w systemach transportowych i automatyce magazynowej.

• Sterowanie i komunikacja z pojazdami automatycznie sterowanymi (AGV) – kompaktowa obudowa umożliwia łatwy montaż na pojeździe.
• Zastąpienie przewodów w trudno dostępnych miejscach – elastyczne łącze WLAN redukuje koszty okablowania i konserwacji.
• Integracja systemów przemysłowych w infrastrukturze WLAN – bezpieczne przesyłanie danych sterujących i diagnostycznych.
• Realizacja sieci PROFINET z wymaganiami czasu rzeczywistego i redundancją, w tym transmisja danych bezpieczeństwa przez PROFIsafe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. SCALANCE W722-1 montuje się na szynie DIN TH35 lub bezpośrednio na płycie montażowej w szafie sterowniczej (w zestawie znajduje się blok łączeniowy/joint block). Przewody zasilające i sieciowe (24 V DC, RJ45) należy podłączać zgodnie z dokumentacją producenta, zwracając uwagę na prawidłowy przekrój i moment dokręcania zacisków. Urządzenie jest przeznaczone do instalacji wewnątrz pomieszczeń, w miejscach osłoniętych przed wilgocią i skrajnymi temperaturami (zakres pracy 0…+55°C). Należy stosować zalecane anteny i akcesoria z portfolio Siemens.

FAQ

• Jakie anteny są kompatybilne z SCALANCE W722-1? Urządzenie posiada jeden port R-SMA. Producent oferuje szerokie portfolio anten (kierunkowe, dookólne, do szaf), które można dobrać w zależności od zasięgu i warunków instalacji. Dokładny model należy wybrać zgodnie z dokumentacją techniczną.
• Jaki jest stopień ochrony tego urządzenia? SCALANCE W722-1 posiada stopień ochrony IP20. Oznacza to ochronę przed dostępem palców i ciał stałych o średnicy powyżej 12,5 mm, ale nie jest odporny na wilgoć. Przeznaczony do zamkniętych szaf sterowniczych lub suchych pomieszczeń wewnętrznych.
• Czy urządzenie obsługuje tryb klienta i punktu dostępowego? Z danych wynika, że jest to klient IWLAN (client). W roli klienta łączy się z istniejącą infrastrukturą WLAN (Access Point). Obsługuje zaawansowane funkcje iFeatures takie jak iPCF-MC, które zapewniają deterministyczną komunikację w sieci PROFINET.
