Transformator zabezpieczający, 63VA pierwotne AC 230V, 50Hz, wtórne 2x12V/24V AC | 4AC3763-0 Siemens

Alternatywny kod produktu: 4AC37630

Opis i Kluczowe Cechy

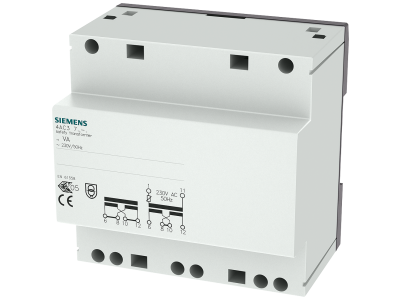

Transformator zabezpieczający Siemens o symbolu 4AC3763-0 to źródło bezpiecznego niskiego napięcia przemiennego o mocy 63 VA. Przeznaczony do zasilania obwodów sterowania, przekaźników pośrednich i styczników instalacyjnych. Napięcie pierwotne 230 V AC, 50 Hz, a wtórne 2x12 V AC umożliwia elastyczne uzyskanie napięcia 12 V lub 24 V AC w zależności od połączenia uzwojeń.

• Moc 63 VA: zapewnia wystarczającą wydajność do zasilania wielu odbiorników w obwodach sterowania niskim napięciem, takich jak zestawy styczników i przekaźników.
• Napięcie wtórne 2x12 V / 24 V AC: możliwość wyboru konfiguracji – 12 V przy połączeniu równoległym lub 24 V przy szeregowym, co zwiększa uniwersalność zastosowania.
• Zintegrowana ochrona PTC: opornik PTC chroni transformator przed skutkami zwarcia i umiarkowanego przeciążenia, zwiększając niezawodność i bezpieczeństwo instalacji.
• Bezpieczne niskie napięcie (SELV): napięcie wtórne poniżej 50 V AC minimalizuje ryzyko porażenia prądem, co jest kluczowe w obwodach sterowania dostępnych dla personelu.
• Kompaktowa konstrukcja modułowa: łatwy montaż w rozdzielnicy na szynie DIN (TH35) oraz wygodne przyłącze przewodów, skraca czas instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla transformatorów ochronnych (transformatory bezpieczeństwa) i jest oznaczony znakiem CE. Gwarantuje to zgodność z dyrektywami Unii Europejskiej dotyczącymi niskiego napięcia (LVD) oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Transformator zabezpieczający 4AC3763-0 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, niskonapięciowe zasilanie obwodów sterowania i sygnalizacji w instalacjach przemysłowych oraz budynkowych.

• Zasilanie obwodów sterowania styczników i przekaźników instalacyjnych napięciem 24 V AC.
• Zasilanie modułów logicznych PLC oraz paneli HMI pracujących w standardzie 24 V AC.
• Dostarczanie napięcia do systemów sygnalizacji i oświetlenia awaryjnego w obwodach SELV.
• Zasilanie elementów automatyki budynkowej (np. siłowników, czujników) wymagających niskiego napięcia przemiennego.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przekroje przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy i warunki środowiskowe. Moment dokręcania zacisków oraz szczegółowe instrukcje podłączenia – zgodnie z dokumentacją producenta.

FAQ

• Czy transformator posiada wbudowane zabezpieczenie przeciwzwarciowe? Tak, wyposażony jest w opornik PTC, który chroni przed skutkami zwarcia oraz umiarkowanego przeciążenia. W przypadku dłuższego przeciążenia może wymagać czasu na ostygnięcie po zadziałaniu.
• Jakie napięcie mogę uzyskać na wyjściu? Transformator ma dwa uzwojenia wtórne po 12 V AC każde. Łącząc je równolegle otrzymasz 12 V AC, a łącząc szeregowo – 24 V AC. Szczegółowy schemat podłączenia znajduje się w instrukcji produktu.
• Czy transformator może pracować w trybie ciągłym przy pełnym obciążeniu 63 VA? Tak, jest zaprojektowany do pracy ciągłej przy mocy znamionowej 63 VA, pod warunkiem zapewnienia odpowiedniej wentylacji i montażu w zalecanych warunkach środowiskowych.
