Transformator zabezpieczający, 40VA pierwotne AC 230V, 50Hz, wtórne 2x12V/24V AC | 4AC3740-0 Siemens

Alternatywny kod produktu: 4AC37400

Opis i Kluczowe Cechy

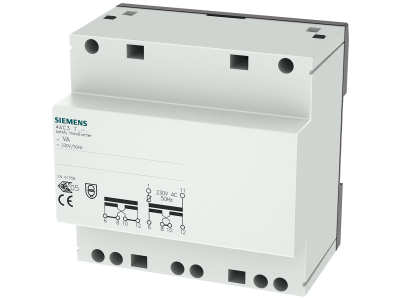

Transformator zabezpieczający Siemens 4AC3740 o mocy 40VA przetwarza napięcie pierwotne AC 230V (50 Hz) na bezpieczne napięcie wtórne 24V AC (lub 2x12V AC). Przeznaczony do zasilania obwodów sterowania, przekaźników pośrednich i styczników instalacyjnych w trybie pracy ciągłej. Wbudowany opornik PTC chroni urządzenie przed zwarciem i umiarkowanym przeciążeniem, gwarantując niezawodność instalacji.

• Moc znamionowa 40 VA: Wystarczająca wydajność do zasilania kilku urządzeń sterujących jednocześnie, bez ryzyka przeciążenia.
• Napięcie wtórne 24V AC (2x12V): Elastyczna konfiguracja – możliwość zasilania odbiorników 24V lub dwóch niezależnych obwodów 12V, co ułatwia dostosowanie do różnych wymagań instalacji.
• Zintegrowana ochrona PTC: Zabezpiecza transformator przed zwarciem i przeciążeniem, eliminując potrzebę stosowania zewnętrznych bezpieczników i zwiększając niezawodność systemu.
• Tryb pracy ciągłej (100%): Przystosowany do całodobowego zasilania obwodów sterowania, co jest kluczowe w aplikacjach przemysłowych i automatyce budynkowej.
• Kompaktowa konstrukcja modułowa: Prosty montaż na szynie TH35 oraz zabezpieczone zaciski przyłączeniowe skracają czas instalacji i podnoszą bezpieczeństwo.

Zgodność z Normami

Produkt spełnia wymogi norm europejskich dla transformatorów bezpieczeństwa (SELV) i posiada oznakowanie CE. Zapewnia izolację galwaniczną między obwodem pierwotnym a wtórnym, co gwarantuje bezpieczeństwo użytkownika i zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Transformator zabezpieczający Siemens 4AC3740 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne napięcie zasilania dla układów sterowania. Idealnie sprawdza się w rozdzielnicach elektrycznych, szafach sterowniczych oraz w automatyce budynkowej.

• Zasilanie styczników i przekaźników instalacyjnych w obwodach sterowania silnikami i oświetleniem.
• Dostarczanie napięcia do modułów PLC (sterowników programowalnych) oraz interfejsów wejść/wyjść.
• Zasilanie obwodów sygnalizacji i przycisków sterowniczych w instalacjach przemysłowych.
• Stosowanie w systemach automatyki budynkowej (BMS) do zasilania siłowników i czujników.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do obciążenia prądowego (maks. 40 VA). Zaciski dokręcaj momentem zgodnym z dokumentacją producenta. Zapewnij swobodny przepływ powietrza wokół transformatora – nie montuj w bezpośrednim sąsiedztwie źródeł ciepła.

FAQ

• Czy transformator jest zabezpieczony przed zwarciem? Tak – wbudowany opornik PTC chroni transformator przed skutkami zwarcia i umiarkowanego przeciążenia, co eliminuje konieczność stosowania dodatkowych bezpieczników w obwodzie wtórnym.
• Jaki jest stopień ochrony obudowy? Transformator przystosowany jest do montażu wewnątrz rozdzielnicy. Typowy stopień ochrony dla tego typu aparatury modułowej to IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi >12 mm.
• Czy transformator może pracować w trybie ciągłym? Tak – urządzenie zaprojektowano do pracy ciągłej (100% cyklu) przy pełnym obciążeniu znamionowym 40 VA. Jest to standard dla transformatorów bezpieczeństwa stosowanych w obwodach sterowania.
