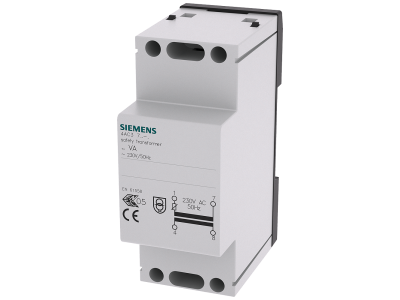

Transformator zabezpieczający, 16VA pierwotne AC 230V, 50Hz, wtórne 8 V AC | 4AC3716-0 Siemens

Alternatywny kod produktu: 4AC37160

Opis i Kluczowe Cechy

Transformator zabezpieczający Siemens o symbolu 4AC3716-0 to urządzenie dostarczające bezpiecznego napięcia wtórnego 8 V AC z sieci 230 V AC (50 Hz). Dzięki mocy znamionowej 16 VA może zasilać obwody sterowania, przekaźniki pośrednie oraz styczniki instalacyjne w trybie pracy ciągłej. Zintegrowany opornik PTC chroni przed zwarciem i umiarkowanym przeciążeniem, a konstrukcja zapewnia standardową ochronę przed dotykiem podczas montażu i eksploatacji.

• Moc 16 VA: umożliwia bezpieczne zasilanie kilku urządzeń sterujących w obwodach niskiego napięcia bez ryzyka przeciążenia transformatora.
• Napięcie wtórne 8 V AC: dostarcza bezpieczne napięcie SELV, eliminujące ryzyko porażenia w obwodach kontrolnych i sygnalizacyjnych.
• Zintegrowana ochrona PTC: zabezpiecza transformator przed skutkami zwarcia i umiarkowanego przeciążenia, zwiększając niezawodność instalacji.
• Ochrona przed dotykiem: standardowa izolacja zacisków i obudowy ułatwia bezpieczny montaż oraz konserwację bez potrzeby stosowania dodatkowych osłon.
• Prosta technika montażu i przyłączeń: czytelne oznaczenia i wygodne zaciski przyspieszają instalację w rozdzielnicy.

Zgodność z Normami

Transformator zabezpieczający Siemens 4AC3716-0 spełnia wymagania norm europejskich dla transformatorów bezpieczeństwa (SELV) oraz posiada certyfikat CE. Gwarantuje bezpieczeństwo użytkowania zgodne z obowiązującymi standardami w branży elektrotechnicznej.

Zastosowanie

Transformator zabezpieczający przeznaczony jest do zasilania obwodów kontrolnych bezpiecznym napięciem przemiennym. Sprawdza się wszędzie tam, gdzie wymagane jest oddzielenie galwaniczne i niskie napięcie robocze.

• Zasilanie przekaźników pośrednich i styczników instalacyjnych w szafach sterowniczych.
• Zasilanie obwodów sterowania w automatyce budynkowej (oświetlenie, wentylacja, ogrzewanie).
• Dostarczanie napięcia pomocniczego dla układów sygnalizacji i alarmów technicznych.
• Źródło napięcia dla sterowników PLC oraz innych urządzeń wymagających bezpiecznego napięcia AC 8 V.

Wskazówki Montażowe

Montaż transformatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia (prąd znamionowy strony wtórnej: 2 A dla mocy 16 VA przy 8 V). Zaciski dokręcać zgodnie z momentami podanymi w dokumentacji technicznej producenta. Urządzenie montować w rozdzielnicy w miejscu suchym i wentylowanym, z zachowaniem odległości od źródeł ciepła.

FAQ

• Czy transformator posiada zabezpieczenie przeciążeniowe? Tak, wbudowany opornik PTC chroni przed zwarciem oraz umiarkowanym przeciążeniem, automatycznie ograniczając prąd w przypadku awarii.
• Jakie jest napięcie wtórne i czy można je zmienić? Napięcie wtórne wynosi 8 V AC (stałe dla tego modelu). W ofercie Siemens dostępne są również transformatory o innych napięciach wtórnych (12 V, 16 V, 24 V, 32 V).
• Czy transformator jest przystosowany do montażu na szynie DIN? Konstrukcja umożliwia montaż w rozdzielnicy – szczegółowe dane dotyczące mocowania znajdują się w karcie katalogowej producenta. Zaleca się instalację zgodnie z dostarczoną instrukcją.
