Zabezpieczający łącznik pozycyjny siła zamknięcia 2600N, 5 kierunków rozruchu, 3X | 3SE5312-2SD12 Siemens

Alternatywny kod produktu: 3SE53122SD12

Opis i Kluczowe Cechy

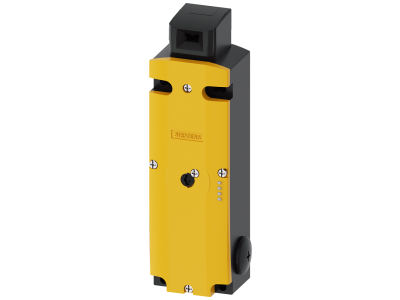

Siemens 3SE5312-2SD12 to zabezpieczający łącznik pozycyjny z serii SIRIUS 3SE5, zaprojektowany do monitorowania położenia ruchomych zabezpieczeń. Charakteryzuje się siłą zamknięcia 2600 N, która gwarantuje utrzymanie drzwi, osłon lub pokryw w pozycji zamkniętej do momentu ustania niebezpiecznego stanu. Urządzenie oferuje 5 kierunków rozruchu wyzwalacza (w tym jeden czołowy), co zapewnia elastyczność montażu. Wyposażono je w dźwignie napędowe mocowane bez użycia śrub, z możliwością obrotu 4×90°, oraz diody LED sygnalizujące aktualny status pracy.

• Siła zamknięcia 2600 N: utrzymuje zabezpieczenia w pozycji zamkniętej przy znacznym obciążeniu mechanicznym, zapobiegając przypadkowemu otwarciu w niebezpiecznych warunkach.
• 5 kierunków rozruchu wyzwalacza (jeden czołowy): umożliwia dopasowanie do różnych konfiguracji drzwi i osłon, upraszczając instalację.
• Dźwignie napędowe montowane bez śrub, obracane 4×90°: szybki, intuicyjny montaż i łatwa optymalizacja ustawienia napędu.
• Diody LED sygnalizujące status: komfortowa diagnostyka na miejscu – wizualne potwierdzenie stanu urządzenia bez otwierania osłon.
• Elementy przełączające z wysoką niezawodnością styku, przełączane wyłącznie zakodowanym wyzwalaczem: podwyższona ochrona przed manipulacją i fałszywym sygnałem.

Zgodność z Normami

Urządzenie posiada dopuszczenia IEC i UL. Przy odpowiedniej konfiguracji przełączników może spełniać najwyższe wymagania bezpieczeństwa do poziomu PL e lub SIL 3. Produkt oznaczony certyfikatem CE.

Zastosowanie

Łącznik pozycyjny 3SE5312-2SD12 przeznaczony jest do monitorowania położenia ruchomych zabezpieczeń w maszynach przemysłowych, gdzie wymagane jest niezawodne zatrzymanie niebezpiecznego ruchu przed dostępem do strefy zagrożenia.

• Osłony drzwiowe w robotach, obrabiarkach i liniach pakujących – blokada zamknięcia do czasu zaniku zagrożenia.
• Kraty ochronne i pokrywy w automatyce produkcyjnej – sygnał bezpieczeństwa dla układów sterowania.
• Aplikacje wymagające podwyższonej odporności na manipulację, np. w przemyśle motoryzacyjnym i spożywczym.
• Systemy bezpieczeństwa maszyn z poziomem PL e lub SIL 3 – po odpowiednim skonfigurowaniu łączników.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do montażu bezwzględnie odłącz napięcie zasilające. Urządzenie instaluje się na maszynie lub obudowie (brak szyny TH35 – montaż bezpośredni). Dokręcaj śruby zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobieraj odpowiednio do prądu obciążenia (szczegóły w karcie katalogowej). Zastosuj wyzwalacz (aktuator) zamawiany oddzielnie – bez niego łącznik nie zadziała.

FAQ

• Czy wyzwalacz (aktuator) jest w zestawie? Nie, wyzwalacz nie wchodzi w zakres dostawy łącznika pozycyjnego. Należy go zamówić osobno, co zapewnia unikalne kodowanie i podwyższoną ochronę przed manipulacją.
• Czy diody LED są wbudowane? Tak, urządzenie wyposażono w diody LED sygnalizujące aktualny status pracy, co umożliwia szybką diagnostykę bez otwierania osłon.
• Jaką siłą zamknięcia dysponuje ten model? Model 3SE5312-2SD12 oferuje siłę zamknięcia 2600 N, co pozwala na pewne utrzymanie zabezpieczeń przy znacznym obciążeniu mechanicznym.
