Zabezpieczający łącznik pozycyjny siła zamknięcia 2600N, 5 kierunków rozruchu, 3X | 3SE5312-0SE13 Siemens

Alternatywny kod produktu: 3SE53120SE13

Opis i Kluczowe Cechy

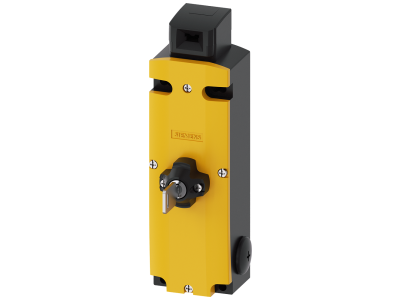

Zabezpieczający łącznik pozycyjny SIRIUS 3SE5 (symbol 3SE5312-0SE13) o sile zamknięcia 2600N i pięciu kierunkach rozruchu, w tym jednym od strony czołowej. Urządzenie wyposażone w 3 tory stykowe (3X) oraz diody LED sygnalizujące status. Dźwignie napędowe montowane bez użycia śrub, obracane 4×90°, ułatwiają integrację z każdym typem zabezpieczenia. Wysoka siła zamknięcia zapewnia niezawodne blokowanie ruchomych osłon ochronnych w strefach zagrożenia.

• Siła zamknięcia 2600 N: gwarantuje pewne utrzymanie drzwi/pokryw ochronnych w stanie zamkniętym przy niebezpiecznym stanie maszyny, eliminując ryzyko przypadkowego otwarcia.
• 5 kierunków rozruchu wyzwalacza: umożliwia elastyczne dopasowanie do geometrii zabezpieczenia – jeden kierunek czołowy i cztery boczne (4×90°), co ułatwia montaż w trudno dostępnych miejscach.
• 3 tory stykowe (3X): redundantna architektura styków zwiększa niezawodność sygnalizacji i umożliwia realizację układów bezpieczeństwa o wysokim stopniu niezawodności.
• Diody LED statusu: szybka wizualna informacja o stanie urządzenia (załączony/wyłączony/usterka) – przyspiesza diagnostykę i serwis.
• Kodowany wyzwalacz (oddzielnie zamawiany): unikalne kodowanie 3D zapobiega manipulacji i nieautoryzowanemu ominięciu zabezpieczenia – podnosi poziom ochrony w aplikacjach o podwyższonych wymaganiach bezpieczeństwa.

Zgodność z Normami

Wyłącznik bezpieczeństwa posiada dopuszczenia międzynarodowe (IEC, UL) oraz spełnia wymagania bezpieczeństwa funkcjonalnego do poziomu PL e (EN 13849) i SIL 3 (IEC 61508 / IEC 62061). Dzięki odpowiedniej konfiguracji urządzenie może być stosowane w aplikacjach o najwyższych wymaganiach niezawodności. Certyfikat CE potwierdza zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Łącznik pozycyjny SIRIUS 3SE5 przeznaczony jest do monitorowania położenia ruchomych zabezpieczeń w maszynach i instalacjach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest blokada dostępu do strefy niebezpiecznej do czasu ustania zagrożenia.

• Blokowanie drzwi ochronnych w obrabiarkach CNC, zrobotyzowanych liniach produkcyjnych i prasach.
• Kontrola zamknięcia osłon i pokryw ochronnych w maszynach pakujących, transportowych i formierskich.
• Zabezpieczenie wejść do stref zagrożenia w systemach transportu bliskiego (przenośniki, dźwigi).
• W aplikacjach wymagających podwyższonej ochrony przed manipulacją – stosowanie z kodowanym wyzwalaczem uniemożliwia celowe ominięcie zabezpieczenia.

Wskazówki Montażowe

Montaż i demontaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie zasilające od całej instalacji. Urządzenie przeznaczone jest do montażu na nieruchomej części osłony – dźwignie napędowe montowane są bez użycia śrub na obracanych elementach (4×90°). Momenty dokręcania złączy przewodów należy stosować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać do spodziewanego prądu obciążenia (brak prądu znamionowego w danych – patrz karta katalogowa). Nie wolno używać wyłącznika bez prawidłowo zamontowanego, dedykowanego wyzwalacza.

FAQ

• Czy wyłącznik ma wskaźnik LED statusu? Tak, diody LED informują o aktualnym stanie urządzenia (np. załączenie/wyłączenie), co ułatwia szybką diagnostykę i lokalizację ewentualnych usterek.
• Czy wyzwalacz jest dołączony do zestawu? Nie, wyzwalacz nie wchodzi w zakres dostawy wyłącznika bezpieczeństwa i należy go zamówić oddzielnie. Dla modelu 3SE5312-0SE13 dostępne są wyzwalacze o różnych kodowaniach 3D (zoptymalizowane pod kątem ochrony przed manipulacją).
• Ile kierunków rozruchu oferuje to urządzenie? Łącznik umożliwia 5 kierunków rozruchu wyzwalacza: jeden od strony czołowej oraz cztery boczne (obracane 4×90°), co zapewnia elastyczność montażu w zależności od geometrii osłony.
