Zabezpieczający łącznik pozycyjny siła zamknięcia 2600N, 5 kierunków rozruchu, 3X | 3SE5312-0SE12 Siemens

Alternatywny kod produktu: 3SE53120SE12

Opis i Kluczowe Cechy

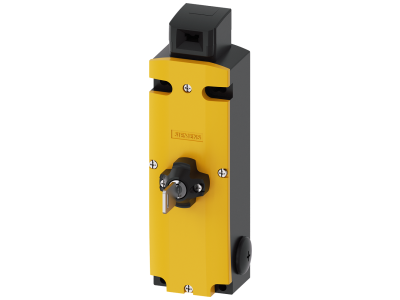

Zabezpieczający łącznik pozycyjny Siemens SIRIUS 3SE5312-0SE12 to specjalistyczne urządzenie przeznaczone do monitorowania położenia ruchomych zabezpieczeń – drzwi, osłon i pokryw ochronnych. Dzięki sile zamknięcia 2600 N oraz pięciu kierunkom rozruchu wyzwalacza zapewnia niezawodne blokowanie w stanie niebezpiecznym, jednocześnie oferując elastyczność montażu w różnych konfiguracjach mechanicznch. Diody LED wskazują aktualny status urządzenia, a zakodowany wyzwalacz gwarantuje podwyższoną ochronę przed manipulacją.

• Siła zamknięcia 2600 N: Mocne i pewne trzymanie drzwi ochronnych lub osłon, zapobiegające ich otwarciu w czasie występowania niebezpiecznych stanów maszyny.
• 5 kierunków rozruchu wyzwalacza (w tym czołowy): Możliwość dopasowania do geometrii zabezpieczenia – dźwignia napędowa obracana 4×90° umożliwia montaż bez użycia śrub w różnych pozycjach.
• Diody LED wskazujące status: Komfortowa i szybka diagnostyka stanu łącznika (zamknięty/otwarty) bez konieczności dodatkowych przyrządów pomiarowych.
• Zakodowany, oddzielny wyzwalacz: Wysoka ochrona przed manipulacją – łącznik można przełączać tylko za pomocą dedykowanego, kodowanego wyzwalacza (zamawiany osobno).
• Dopuszczenia IEC/UL oraz możliwość konfiguracji do PL e / SIL 3: Spełnienie najwyższych wymagań bezpieczeństwa funkcjonalnego w instalacjach przemysłowych, zgodnie z normami międzynarodowymi.

Zgodność z Normami

Łącznik posiada dopuszczenia według norm IEC oraz UL, co potwierdza jego międzynarodową zgodność i bezpieczeństwo użytkowania. Dzięki odpowiedniej konfiguracji przełączników może spełniać wymagania bezpieczeństwa do poziomu PL e (zgodnie z EN ISO 13849-1) oraz SIL 3 (zgodnie z IEC 61508). Urządzenie jest certyfikowane znakiem CE.

Zastosowanie

Łącznik pozycyjny 3SE5312-0SE12 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne monitorowanie położenia ruchomych elementów ochronnych w maszynach i liniach produkcyjnych. Dzięki sile zamknięcia 2600 N szczególnie polecany jest do ciężkich osłon i drzwi wymagających dużej siły blokowania.

• Monitorowanie drzwi ochronnych w obrabiarkach, prasach i robotach przemysłowych.
• Blokowanie osłon i pokryw w maszynach pakujących, transportowych i montażowych.
• Zabezpieczenie krat ochronnych w systemach automatyki i liniach produkcyjnych.
• Integracja z układami bezpieczeństwa maszyn (sterowniki PLC, przekaźniki bezpieczeństwa, AS-Interface).

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie mocuje się mechanicznie (nie na szynie TH35) do płaskiej powierzchni konstrukcji maszyny. Przed montażem należy zapoznać się z dokumentacją techniczną producenta – moment dokręcania śrub mocujących oraz przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi normami i specyfikacją. Pamiętaj o zastosowaniu odpowiedniej ochrony przeciwporażeniowej i zwarciowej.

FAQ

• Czy łącznik jest dostarczany z wyzwalaczem? Nie. Wyzwalacz (zakodowany element uruchamiający) nie wchodzi w zakres dostawy i należy go zamówić oddzielnie. Każdy łącznik wymaga dedykowanego wyzwalacza, aby zapewnić ochronę przed manipulacją.
• Jakie są dostępne kierunki rozruchu wyzwalacza? Łącznik umożliwia 5 kierunków rozruchu, w tym jeden od strony czołowej. Dźwignia napędowa może być obracana 4×90°, co pozwala na elastyczne dopasowanie do różnych orientacji montażowych.
• Czy diody LED są standardowym wyposażeniem tego modelu? Tak, w tym wariancie diody LED wskazują aktualny status urządzenia (np. stan zamknięcia/otwarcia styków), co ułatwia szybką diagnostykę bez demontażu.
