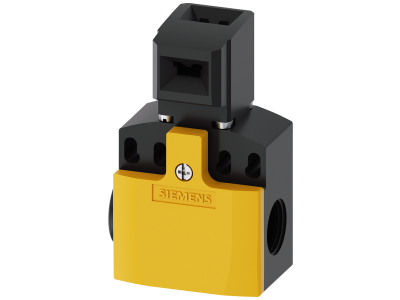

Zabezpieczający łącznik pozycyjny z oddzielnym wyzwalaczem, Obudowa z tw. szt., 50 mm | 3SE5242-0QV40 Siemens

Alternatywny kod produktu: 3SE52420QV40

Opis i Kluczowe Cechy

Siemens 3SE5242-0QV40 to zabezpieczający łącznik pozycyjny z oddzielnym wyzwalaczem, przeznaczony do monitorowania położenia ruchomych zabezpieczeń (drzwi, osłon, krat ochronnych). Obudowa z tworzywa sztucznego o wys. 50 mm zapewnia kompaktową i wytrzymałą konstrukcję. Urządzenie umożliwia beznarzędziowy montaż dźwigni napędowych z możliwością obrotu 4×90° oraz 5 kierunków rozruchu wyzwalacza, co daje dużą elastyczność instalacji. Wbudowane diody LED sygnalizują aktualny stan pracy, a zastosowanie zakodowanego oddzielnie wyzwalacza gwarantuje podwyższoną ochronę przed nieuprawnioną manipulacją.

• Oddzielny wyzwalacz (zakodowany): Wymaga dedykowanego wyzwalacza do przełączania styku, co skutecznie zapobiega przypadkowemu lub celowemu ominięciu zabezpieczeń.
• Dźwignie napędowe montowane bez użycia śrub: Możliwość obrotu 4×90° ułatwia dopasowanie do różnych geometrii osłon, skracając czas instalacji.
• 5 kierunków rozruchu wyzwalacza: Jeden od strony czołowej – pozwala na elastyczne umieszczenie wyłącznika w zależności od konstrukcji maszyny.
• Diody LED statusu: Wskazują aktualny stan urządzenia, co przyspiesza diagnostykę i utrzymanie ruchu.
• Możliwość konfiguracji do SIL3 lub PL e: Dzięki odpowiedniej konfiguracji przełączników można spełnić najwyższe wymagania bezpieczeństwa funkcjonalnego.

Zgodność z Normami

Punkty przełączania i mocowanie wykonano zgodnie z normami EN 50047 oraz EN 50041. Urządzenie posiada dopuszczenia IEC i UL, co potwierdza jego zgodność z wymaganiami międzynarodowymi. Dostępna jest również wersja zintegrowana z elektroniką ASIsafe charakteryzująca się niskim zużyciem energii. Przy odpowiedniej konfiguracji możliwe jest spełnienie poziomów bezpieczeństwa SIL 3 lub PL e.

Zastosowanie

Łącznik pozycyjny 3SE5242-0QV40 stosuje się w systemach bezpieczeństwa maszyn i urządzeń tam, gdzie konieczne jest niezawodne monitorowanie położenia ruchomych osłon. Zalecany do aplikacji wymagających wysokiego poziomu ochrony przed manipulacją.

• Monitorowanie drzwi, osłon i krat ochronnych w strefach niebezpiecznych.
• Impulsowanie sygnałów bezpieczeństwa do sterowników PLC, styczników lub przekaźników.
• Automatyka budynkowa – kontrola dostępu do stref technicznych z wymogiem bezpieczeństwa.
• Linie produkcyjne i robotyzacja – detekcja pozycji osłon w trybie pracy cyklicznej.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Łącznik mocuje się zgodnie z dokumentacją producenta, wykorzystując punkty przełączania i mocowanie wg EN 50047/EN 50041. Należy stosować przewody o przekroju dobranym do obciążenia prądowego i pamiętać o odpowiednim doborze wyzwalacza (zamawianego oddzielnie). Momenty dokręcania śrub i siły zacisku – według karty katalogowej Siemens.

FAQ

• Czy diody LED są wbudowane w urządzenie? Tak, diody LED wskazują aktualny status urządzenia, co ułatwia szybką ocenę stanu pracy.
• Czy wyzwalacz jest dołączony do łącznika? Nie, wyzwalacz należy zamówić oddzielnie. Łącznik wymaga zakodowanego wyzwalacza, co zapewnia podwyższoną ochronę przed manipulacją.
• Jakie normy bezpieczeństwa spełnia to urządzenie? Urządzenie spełnia wymagania punktów przełączania i mocowania wg EN 50047 i EN 50041, posiada dopuszczenia IEC oraz UL. Możliwe jest skonfigurowanie do poziomów bezpieczeństwa SIL 3 lub PL e.
