Zabezpieczający łącznik pozycyjny z oddzielnym wyzwalaczem, 40 mm, wg EN50041 1NO/1NC | 3SE5114-0RV10-1AC5 Siemens

Alternatywny kod produktu: 3SE51140RV101AC5

Opis i Kluczowe Cechy

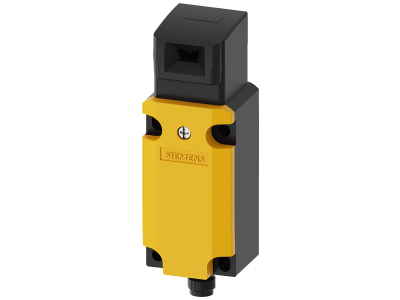

Zabezpieczający łącznik pozycyjny Siemens SIRIUS 3SE5114-0RV10-1AC5 to mechaniczny wyłącznik bezpieczeństwa w obudowie 40 mm (zgodnie z EN50041), przeznaczony do niezawodnego monitorowania położenia ruchomych zabezpieczeń, takich jak drzwi, osłony czy kraty ochronne. Dzięki zastosowaniu oddzielnego, zakodowanego wyzwalacza (zamawianego osobno) zapewnia podwyższoną ochronę przed manipulacją. Wbudowane diody LED wskazują aktualny status urządzenia, a konfiguracja 1NO/1NC pozwala na realizację obwodów sygnalizacji i redundancji.

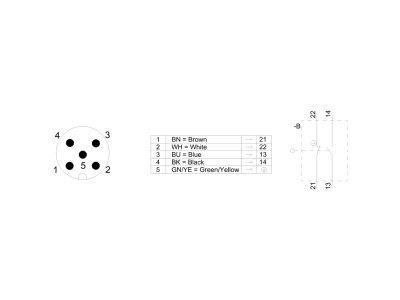

• Styki 1NO/1NC: jeden styk normalnie otwarty i jeden normalnie zamknięty umożliwiają jednoczesną sygnalizację zadziałania oraz redundancję pracy, co zwiększa poziom bezpieczeństwa.
• Oddzielny, kodowany wyzwalacz: zapewnia wysoką ochronę przed celową manipulacją – urządzenie może być przełączane tylko za pomocą dedykowanego wyzwalacza.
• Wysoka niezawodność styku: elementy przełączające gwarantują bardzo stabilny kontakt elektryczny przez cały okres eksploatacji, minimalizując ryzyko fałszywych sygnałów.
• Pięć kierunków rozruchu wyzwalacza: możliwość ustawienia wyzwalacza w 5 pozycjach (w tym od strony czołowej) ułatwia dopasowanie do geometrii zabezpieczanej osłony.
• Diody LED statusu: wbudowane wskaźniki wizualne informują o stanie łącznika, co przyspiesza diagnostykę i konserwację.

Zgodność z Normami

Łącznik spełnia wymagania normy EN50041 (wymiary i mocowanie) oraz EN50047. Posiada dopuszczenia międzynarodowe IEC i UL. Dzięki odpowiedniej konfiguracji może być stosowany w systemach bezpieczeństwa do poziomu PL e (EN ISO 13849-1) lub SIL 3 (IEC 61508). Urządzenie posiada certyfikat CE oraz jest przystosowane do współpracy z systemem ASIsafe.

Zastosowanie

Łącznik pozycyjny SIRIUS 3SE5 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne monitorowanie położenia ruchomych osłon w maszynach i instalacjach przemysłowych.

• Monitorowanie stanu drzwi, klap, osłon w strefach niebezpiecznych maszyn.
• Sygnalizacja otwarcia krat ochronnych w robotyce i liniach produkcyjnych.
• Przekazywanie impulsów do styczników, przekaźników bezpieczeństwa lub PLC w celu zatrzymania ruchu.
• Integracja z systemami ASIsafe w rozproszonych instalacjach automatyki bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie łącznika mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po odłączeniu napięcia. Dźwignie napędowe montuje się bez użycia śrub – można je obracać 4 razy o 90° w celu optymalnego ustawienia. Wyzwalacz (kodowany, oddzielnie zamawiany) należy dobrać zgodnie z dokumentacją producenta. Punkty przełączania oraz mocowanie są zgodne z EN50041 i EN50047. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać na podstawie danych podanych w karcie katalogowej.

FAQ

• Czy łącznik ma wbudowane podświetlenie LED? Tak, diody LED wskazują aktualny status urządzenia (np. pozycję styku, stan zadziałania). Ułatwiają one szybką diagnostykę.
• Czy wyzwalacz jest dostarczany w zestawie? Nie, wyzwalacz (zakodowany element przełączający) nie wchodzi w zakres dostawy. Należy go zamówić oddzielnie jako akcesorium.
• Jaki jest stopień ochrony IP tego łącznika? W dostarczonych danych producent nie podaje konkretnego stopnia ochrony. W standardowych zastosowaniach wewnątrz obudów maszyn należy zapewnić odpowiednią szczelność w zależności od środowiska pracy.
