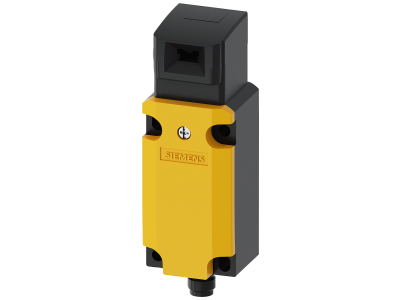

Zabezpieczający łącznik pozycyjny z oddzielnym wyzwalaczem, 40 mm, 1X | 3SE5114-0QV10-1AE1 Siemens

Alternatywny kod produktu: 3SE51140QV101AE1

Opis i Kluczowe Cechy

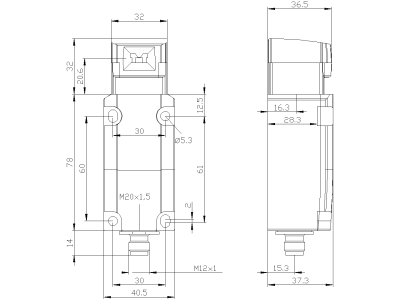

Zabezpieczający łącznik pozycyjny Siemens SIRIUS 3SE5, oznaczony symbolem 3SE5114-0QV10-1AE1, o szerokości obudowy 40 mm (wersja 1X) to mechaniczny wyłącznik bezpieczeństwa przeznaczony do monitorowania położenia ruchomych zabezpieczeń, takich jak drzwi, osłony czy kraty ochronne. Dzięki dźwigniom napędowym montowanym bez użycia śrub oraz możliwości obrotu o 4×90° zapewnia elastyczną instalację w ograniczonej przestrzeni.

• 5 kierunków rozruchu wyzwalacza (jeden czołowy): Umożliwia optymalne dopasowanie do geometrii maszyny, skracając czas montażu i eliminację konieczności stosowania dodatkowych adapterów.
• Zakodowany oddzielny wyzwalacz (ochrona przed manipulacją): Elementy przełączające mogą być aktywowane wyłącznie za pomocą dedykowanego, kodowanego wyzwalacza – podnosi to poziom bezpieczeństwa i zgodności z wymogami norm.
• Diody LED wskazujące status urządzenia: Ułatwiają szybką diagnostykę i kontrolę poprawności działania bez otwierania obudowy, co skraca czas przestojów.
• Punkty przełączania i mocowanie zgodne z EN 50047 oraz EN 50041: Gwarantują uniwersalność zastosowania w standardowych systemach zabezpieczeń maszyn i prostą wymianę istniejących łączników.
• Możliwość konfiguracji do poziomu PL e lub SIL 3: Przy odpowiednim doborze wyzwalacza i okablowania urządzenie spełnia najwyższe wymagania bezpieczeństwa funkcjonalnego.

Zgodność z Normami

Łącznik został zaprojektowany zgodnie z międzynarodowymi standardami: punkty przełączania i mocowanie odpowiadają normom EN 50047 oraz EN 50041. Urządzenie posiada dopuszczenia IEC i UL, co potwierdza jego stosowalność w instalacjach na całym świecie. Dzięki odpowiedniej konfiguracji możliwe jest spełnienie wymagań bezpieczeństwa na poziomie Performance Level e (PL e) lub Safety Integrity Level 3 (SIL 3).

Zastosowanie

Łącznik pozycyjny 3SE5114 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie położenia ruchomych osłon i drzwi w maszynach i urządzeniach. Dzięki ochronie przed manipulacją idealnie sprawdza się w aplikacjach o podwyższonych wymaganiach bezpieczeństwa.

• Monitorowanie stanu drzwi i klap w obudowach maszyn przemysłowych.
• Kontrola pozycji osłon i krat ochronnych w robotach i centrach obróbczych.
• Integracja z systemami bezpieczeństwa w liniach pakujących, przenośnikach i dźwigach.
• Stosowanie w aplikacjach wymagających poziomu SIL 3 lub PL e (po odpowiednim doborze wyzwalacza i architektury).

Wskazówki Montażowe

Montaż może być realizowany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Łącznik mocowany jest za pomocą dźwigni napędowych (montaż bezużyteczny bez użycia śrub) z możliwością obrotu o 4×90°, a punkty mocowania są zgodne z EN 50047/50041. Moment dokręcania elementów mocujących oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną producenta. Pamiętaj, że wyzwalacz nie jest dostarczany z łącznikiem – należy go zamówić oddzielnie.

FAQ

• Czy łącznik posiada diody LED sygnalizujące stan? Tak, wbudowane diody wskazują aktualny status urządzenia, co ułatwia szybką diagnostykę bez otwierania obudowy.
• Jaki stopień ochrony IP ma ten model? W dostarczonych danych nie określono stopnia IP dla tego konkretnego wariantu. Zalecamy sprawdzenie karty katalogowej producenta w celu uzyskania pełnej specyfikacji środowiskowej.
• Czy wyzwalacz jest dołączony do łącznika? Nie. Wyzwalacz (zakodowany) jest elementem opcjonalnym i należy go zamówić osobno, co zapewnia podwyższoną ochronę przed manipulacją.
