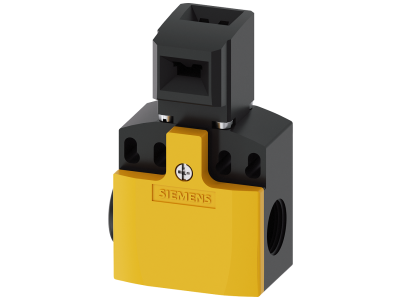

Zabezpieczający łącznik pozycyjny z oddzielnym wyzwalaczem, obudowa z tworzywa sztucznego | 3SE5242-0RV40-1AA1 Siemens

Alternatywny kod produktu: 3SE52420RV401AA1

Opis i Kluczowe Cechy

Zabezpieczający łącznik pozycyjny SIRIUS 3SE5242-0RV40-1AA1 z oddzielnym wyzwalaczem, wykonany w obudowie z tworzywa sztucznego, przeznaczony jest do monitorowania położenia ruchomych zabezpieczeń, takich jak drzwi, osłony lub kraty ochronne. Dźwignie napędowe montowane bez użycia śrub można obracać w 4 pozycjach co 90°, a wyzwalacz może być uruchamiany w 5 kierunkach, w tym od czoła. Urządzenie zapewnia wysoką niezawodność styku dzięki elementom przełączającym aktywowanym wyłącznie przez zakodowany oddzielny wyzwalacz, co daje podwyższoną ochronę przed manipulacją.

• Oddzielny wyzwalacz (zakodowany): Elementy przełączające przełączane są jedynie za pomocą dedykowanego wyzwalacza, co zapewnia podwyższoną ochronę przed manipulacją i nieautoryzowanym dostępem.
• Możliwość konfiguracji przełączników do PL e lub SIL 3: Dzięki odpowiedniej konfiguracji można spełnić najwyższe wymagania bezpieczeństwa funkcjonalnego, co pozwala stosować urządzenie w krytycznych aplikacjach.
• Diody LED wskazujące status: Wbudowane diody informują o aktualnym stanie urządzenia, ułatwiając diagnostykę i szybkie lokalizowanie usterek.
• Zintegrowana elektronika ASIsafe o niskim zużyciu energii: Pozwala na bezpośrednią integrację z systemem AS-interface, redukując okablowanie i zużycie energii przy jednoczesnym zachowaniu wysokiego poziomu bezpieczeństwa.
• Dźwignie napędowe montowane bez użycia śrub z możliwością obrotu 4x90°: Usprawnia montaż i ustawienie łącznika w różnych konfiguracjach mechanicznych, skracając czas instalacji.

Zgodność z Normami

Łącznik pozycyjny SIRIUS 3SE5242-0RV40-1AA1 jest zgodny z normami EN 50047 oraz EN 50041 (dotyczącymi punktów przełączania i mocowania). Urządzenie posiada dopuszczenia IEC i UL, co potwierdza jego przydatność w instalacjach o zasięgu globalnym. Przy odpowiedniej konfiguracji przełączników może spełniać wymagania bezpieczeństwa na poziomie PL e lub SIL 3.

Zastosowanie

Zabezpieczający łącznik pozycyjny przeznaczony jest do monitorowania położenia ruchomych zabezpieczeń w maszynach i instalacjach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagane jest niezawodne wykrycie otwarcia osłony, drzwi lub kraty ochronnej.

• Monitorowanie drzwi i osłon w maszynach produkcyjnych – sygnalizacja i blokada pracy w przypadku otwarcia zabezpieczenia.
• Sterowanie impulsami do styczników lub przekaźników bezpieczeństwa w obwodach zatrzymania awaryjnego.
• Integracja z systemem AS-interface (ASI-Safe) w zautomatyzowanych liniach montażowych – niskie zużycie energii i proste okablowanie.
• Zabezpieczenie krat ochronnych i osłon wirujących części maszyn w przemyśle spożywczym, opakowaniowym i obróbki metali.

Wskazówki Montażowe

Montaż i podłączenie urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Łącznik mocuje się na szynie TH35 (DIN) lub bezpośrednio do panelu – szczegóły montażu i momenty dokręcania śrub należy sprawdzić w dokumentacji producenta. Przekrój przewodów przyłączeniowych dobrać zgodnie z maksymalnym prądem obciążenia styków. Wyzwalacz (aktuator) nie wchodzi w zakres dostawy – należy go zamówić oddzielnie, zgodnie z dokumentacją techniczną serii 3SE5.

FAQ

• Czy łącznik posiada wbudowane podświetlenie/LED? Tak, wersja 3SE5242-0RV40-1AA1 wyposażona jest w diody LED wskazujące aktualny status urządzenia, co ułatwia diagnostykę.
• Jaki stopień ochrony ma to urządzenie? W dostarczonych danych nie podano konkretnego stopnia IP. Ze względu na przeznaczenie do montażu wewnątrz rozdzielnic i obudów przemysłowych, standardowo jest to IP20; dla konkretnej wersji prosimy sprawdzić dokumentację producenta.
• Czy wyzwalacz jest dołączony do łącznika? Nie, wyzwalacz (oddzielny element uruchamiający) należy zamówić osobno – nie wchodzi on w zakres dostawy. Zapewnia to podwyższoną ochronę przed manipulacją, ponieważ można go zakodować indywidualnie.
