Zacisk obejmowy 150-300 mm², do wielkości NH3 z przyłączem śrubowym, wyposażenie | 3NP1963-1BA00 Siemens

Alternatywny kod produktu: 3NP19631BA00

Opis i Kluczowe Cechy

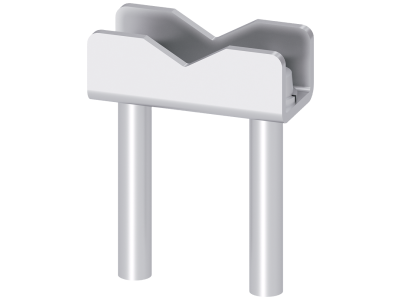

Zacisk obejmowy Siemens 3NP1963-1BA00 to akcesorium dedykowane do bezpiecznikowych rozłączników izolacyjnych serii 3NP1, przeznaczone do przewodów o przekroju od 150 do 300 mm². Wyposażony w przyłącze śrubowe, gwarantuje trwałe i bezpieczne połączenie elektryczne, co jest kluczowe przy dużych obciążeniach prądowych. Zestaw zawiera 3 sztuki, co pozwala na kompletną instalację w układzie trójfazowym.

• Zakres przewodów 150–300 mm²: Umożliwia podłączenie grubych kabli miedzianych lub aluminiowych, zapewniając niską rezystancję styku i minimalne straty mocy.
• Przyłącze śrubowe: Gwarantuje powtarzalną siłę docisku i odporność na poluzowanie w warunkach wibracji i cykli termicznych.
• Kompatybilność z wielkością NH3: Dedykowany do wkładek bezpiecznikowych NH3 w rozłącznikach 3NP1 – idealne dopasowanie mechaniczne i elektryczne.
• Zestaw 3 sztuk w opakowaniu: Umożliwia jednoczesne wyposażenie wszystkich biegunów rozłącznika trójfazowego, co przyspiesza montaż.
• Wykonanie Siemens: Wysoka jakość materiałów i precyzja wykonania przekładają się na długą żywotność i niezawodność w instalacjach przemysłowych.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz dyrektywą niskonapięciową, co potwierdza oznaczenie CE. Jako akcesorium dedykowane do rozłączników 3NP1, spełnia wymagania stawiane komponentom w systemach ochrony przed przeciążeniem i zwarciem.

Zastosowanie

Zacisk obejmowy 3NP1963-1BA00 przeznaczony jest do stosowania w bezpiecznikowych rozłącznikach izolacyjnych Siemens 3NP1 w instalacjach przemysłowych i infrastrukturalnych, gdzie wymagane jest niezawodne przyłączanie przewodów o dużym przekroju.

• W rozdzielnicach głównych i podrozdzielnicach przy zasilaniu ciągów technologicznych.
• W systemach szyn zbiorczych 8US, gdzie konieczne jest bezpieczne wyprowadzenie kabli.
• W stacjach transformatorowych oraz rozdzielniach niskiego napięcia do przyłączania odpływów o dużym obciążeniu.
• W aplikacjach wymagających szybkiego odłączania i zabezpieczania obwodów – idealne uzupełnienie rozłącznika 3NP1.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Zacisk montuje się na odpowiednim biegunie rozłącznika 3NP1 zgodnie z dokumentacją producenta. Moment dokręcania śrub należy stosować zgodnie z zaleceniami podanymi w karcie katalogowej rozłącznika. Przekrój przewodów należy dobrać do prądu znamionowego obwodu oraz obowiązujących norm.

FAQ

• Jaki jest zakres przekroju przewodów obsługiwany przez ten zacisk? Zacisk przeznaczony jest do przewodów o przekroju od 150 do 300 mm² (miedź lub aluminium).
• Czy zacisk jest kompatybilny z rozłącznikami innych producentów? Nie – został zaprojektowany wyłącznie do rozłączników izolacyjnych bezpiecznikowych Siemens serii 3NP1 z wkładkami NH3.
• Ile sztuk zawiera opakowanie? Zestaw zawiera 3 sztuki zacisków obejmowych, co odpowiada standardowej liczbie biegunów w rozłączniku trójfazowym.
