S3D glazed door.H300xW250xD150 | NSYS3D32515T Schneider Electric

Opis i Kluczowe Cechy

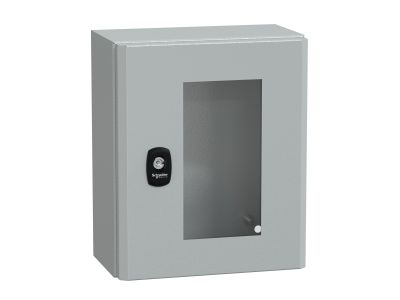

Obudowa naścienna Spacial S3D (symbol NSYS3D32515T) firmy Schneider Electric to solidna, stalowa obudowa z przezroczystymi drzwiami o wymiarach 300 x 250 x 150 mm (H x W x D). Dzięki stopniowi ochrony IP66 oraz odporności na uderzenia IK10 zapewnia niezawodne zabezpieczenie instalacji elektrycznych w najbardziej wymagających środowiskach przemysłowych. Jednoczęściowa konstrukcja bez płyty montażowej, 3‑punktowy system zamykania z uchwytem i wkładką z podwójnym ryglem o grubości 3 mm gwarantują bezpieczeństwo i trwałość. Szyna przednia o podwójnej grubości blachy zwiększa sztywność, a w zestawie znajduje się płyta przepustu kablowego ułatwiająca prowadzenie przewodów.

• Wymiary (HxWxD): 300 x 250 x 150 mm – kompaktowa obudowa do montażu naściennego w ograniczonych przestrzeniach, idealna do rozdzielnic i sterowni.
• Stopień ochrony IP66: całkowita pyłoszczelność i ochrona przed silnymi strumieniami wody – niezawodna praca w środowiskach mokrych i zapylonych.
• Odporność na uderzenia IK10: wytrzymuje uderzenia o energii 20 J – ochrona przed wandalizmem i przypadkowymi uszkodzeniami mechanicznymi.
• 3‑punktowy system zamykania z podwójnym ryglem 3 mm: zwiększone bezpieczeństwo przechowywanej aparatury i utrudniony dostęp nieupoważnionym osobom.
• Wykończenie proszkowe epoksydowo-poliestrowe RAL 7035: trwała powłoka antykorozyjna, odporna na zarysowania i działanie czynników atmosferycznych.
• W zestawie płyta przepustu kablowego: ułatwia organizację i uszczelnienie wprowadzanych przewodów, zachowując klasę szczelności.

Zgodność z Normami

Obudowa spełnia wymagania norm IEC 60529 dla stopni ochrony IP oraz IEC 62262 dla odporności na uderzenia IK. Posiada certyfikat CE oraz etykietę Green Premium firmy Schneider Electric, która potwierdza zgodność z najnowszymi przepisami środowiskowymi, przejrzystość wpływu na środowisko oraz dążenie do produktów o obiegu zamkniętym i niskiej emisji CO₂.

Zastosowanie

Obudowa Spacial S3D przeznaczona jest do montażu naściennego, zapewniając bezpieczne i szczelne pomieszczenie dla aparatury elektrycznej i elektronicznej w różnych gałęziach przemysłu.

• Ochrona styczników, przekaźników, sterowników PLC oraz zasilaczy w rozdzielnicach przemysłowych i automatyce maszyn.
• Instalacje w trudnych warunkach – hale produkcyjne, oczyszczalnie ścieków, przetwórstwo spożywcze – wymagające wysokiej wodoszczelności i odporności na uderzenia.
• Systemy automatyki budynkowej (BMS) jako obudowa dla sterowników i urządzeń sieciowych w pomieszczeniach technicznych.
• Zastosowania zewnętrzne – stacje pomp, instalacje solarne, infrastruktura drogowa – dzięki IP66 i IK10 obudowa jest odporna na deszcz, kurz i uszkodzenia mechaniczne.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę mocować do ściany za pomocą odpowiednich kołków rozporowych (nie dostarczanych), uwzględniając nośność podłoża. Prowadzenie przewodów wykonać przez dostarczoną płytę przepustu kablowego, stosując dławice o stopniu ochrony min. IP66, aby nie obniżyć szczelności. Moment dokręcania śrub mocujących oraz dławic – zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić działanie 3‑punktowego zamka i poprawność uszczelnienia drzwi.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie, obudowa jest jednoczęściowa bez płyty montażowej. W zestawie znajduje się natomiast 1 płyta przepustu kablowego. Opcjonalne płyty montażowe i inne akcesoria można dokupić z szerokiej gamy oferty Spacial S3D.
• Jaki jest stopień ochrony i odporność na uderzenia? Obudowa ma stopień ochrony IP66 (pyłoszczelna, chroniona przed silnymi strumieniami wody) oraz odporność na uderzenia IK10 (energia uderzenia 20 J). Dzięki temu nadaje się do stosowania na zewnątrz i w agresywnych środowiskach przemysłowych.
• Czy opakowanie obudowy jest wielokrotnego użytku? Tak, zgodnie z danymi producenta opakowanie zostało zaprojektowane jako wielokrotnego użytku po montażu, co wspiera zrównoważone gospodarowanie odpadami.
