Rura przyłączeniowa sztywna czarna RSV 110/104 | 06.70 Elektroplast Stróża

Opis i Kluczowe Cechy

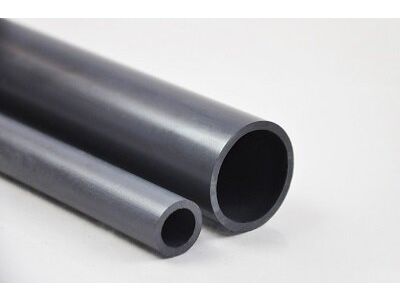

Rura przyłączeniowa sztywna czarna RSV 110/104 (symbol cze-70) to element instalacji elektroenergetycznych przeznaczony do ochrony i prowadzenia przewodów izolowanych lub kabli w warunkach zewnętrznych. Dzięki średnicy zewnętrznej 110 mm i wewnętrznej 104 mm zapewnia przestrzeń dla wiązek przewodów przy jednoczesnej sztywności konstrukcji. Wyposażona w kielich umożliwia szczelne łączenie odcinków, co podnosi trwałość całej trasy kablowej.

• Wymiary 110/104 mm: duża średnica wewnętrzna pozwala na prowadzenie nawet kilku przewodów lub kabli o znacznym przekroju bez ryzyka uszkodzenia izolacji.
• Sztywna konstrukcja: zapewnia mechaniczną ochronę przed uszkodzeniami zewnętrznymi (np. uderzenia, obciążenia wiatrem) w instalacjach napowietrznych.
• Kielich łączeniowy: ułatwia szybkie i pewne łączenie odcinków rur, redukując liczbę złączy i potencjalnych punktów nieszczelności.
• Czarna barwa: standardowy kolor stosowany w instalacjach zewnętrznych, odporny na działanie promieniowania UV (zgodnie z przeznaczeniem).
• Przeznaczenie zewnętrzne: dedykowana do montażu na mostach, wiaduktach, słupach energetycznych – wszędzie tam, gdzie przewody narażone są na działanie czynników atmosferycznych.

Zgodność z Normami

Rura RSV 110/104 produkowana jest zgodnie z obowiązującymi normami europejskimi i standardem DIN dla rur sztywnych stosowanych w elektroenergetyce. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej. Przeznaczona do instalacji pracujących w sieciach do 1 kV AC (typowe zastosowanie, zgodne z dokumentacją). Szczegółowe numery norm dostępne u producenta.

Zastosowanie

Rura sztywna RSV 110/104 znajduje zastosowanie w zewnętrznych instalacjach elektroenergetycznych, gdzie niezbędna jest mechaniczna ochrona prowadzonych kabli i przewodów. Sprawdza się w trudnych warunkach atmosferycznych i wymagających aplikacjach napowietrznych.

• Ochrona przyłączy napowietrznych od słupa do budynku – prowadzenie kabli zasilających w strefie zewnętrznej.
• Trasy kablowe na mostach i wiaduktach – sztywność rury zabezpiecza przed drganiami i uszkodzeniami mechanicznymi.
• Prowadzenie wiązek kabli na słupach energetycznych – uporządkowanie instalacji i ochrona przed warunkami pogodowymi.
• Oslona przewodów w przejściach podziemnych lub narażonych na kontakt z wilgocią (w połączeniu z odpowiednimi uszczelnieniami).

Wskazówki Montażowe

Montaż rury RSV 110/104 powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w miejscu instalacji. Rurę ciąć na wymiar przy użyciu odpowiedniego narzędzia (np. piła do tworzyw). Łączenie odcinków realizować za pomocą kielicha – zalecane jest zastosowanie kleju lub uszczelniacza dedykowanego do rur PVC, aby zapewnić szczelność. Rurę mocować do konstrukcji wsporczych za pomocą uchwytów dostosowanych do średnicy 110 mm, zachowując odstępy zgodne z projektem. Przekrój prowadzonych przewodów dobrać do obciążalności prądowej zgodnie z normami.

FAQ

• Czy rura RSV 110/104 nadaje się do układania w ziemi? Produkt przeznaczony jest do instalacji zewnętrznych napowietrznych (mosty, wiadukty, słupy). Do układania bezpośrednio w gruncie zaleca się stosowanie rur o podwyższonej wytrzymałości mechanicznej i odpowiedniej klasie odporności na nacisk.
• Jaki jest stopień ochrony (IP) tej rury? Produkt nie posiada deklarowanego stopnia IP. Jako rura sztywna z kielichem zapewnia ochronę mechaniczną przed uderzeniami i pyłem, ale szczelność na wilgoć zależy od jakości wykonania połączeń (zalecane uszczelnienie klejem).
• Czy rurę można łączyć bez kleju? Kielich umożliwia wstępne połączenie mechaniczne, jednak dla zapewnienia długotrwałej szczelności i wytrzymałości zaleca się stosowanie kleju do PVC. W zastosowaniach tymczasowych możliwe jest łączenie na sucho, ale może to prowadzić do przesunięć podczas montażu.
