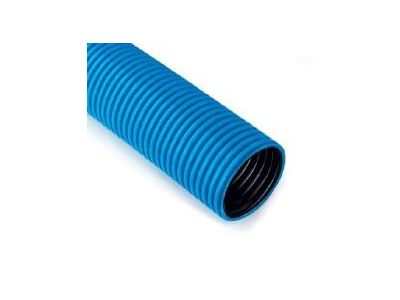

Rura karbowana w kręgach QRK 40/50 FLEX, niebieska (50m) | 020400005001 Q-Systems

Opis i Kluczowe Cechy

Rura karbowana QRK 40/50 FLEX marki Q-Systems to zaawansowane rozwiązanie techniczne zaprojektowane z myślą o profesjonalnych systemach ochrony kabli i przewodów układanych bezpośrednio w gruncie. Produkt charakteryzuje się dwuścienną konstrukcją, która łączy w sobie elastyczność z wyjątkową wytrzymałością mechaniczną. Średnica zewnętrzna wynosząca 50 mm oraz średnica wewnętrzna 40 mm pozwalają na swobodne prowadzenie tras kablowych o znacznych przekrojach. Kluczowym parametrem technicznym jest odporność na ściskanie przekraczająca 450N, co pozwala na bezpieczne stosowanie rury w wykopach otwartych, gdzie występuje nacisk warstw ziemi oraz obciążenia dynamiczne. Niebieski kolor rury ułatwia identyfikację instalacji niskonapięciowych oraz telekomunikacyjnych w gruncie, co jest standardem w nowoczesnym budownictwie elektroenergetycznym.

• Wysoka sztywność obwodowa: Odporność powyżej 450N chroni kable przed deformacją pod wpływem ciężaru gruntu.
• Dwuścienna budowa: Zewnętrzna warstwa karbowana zapewnia elastyczność, podczas gdy wewnętrzna struktura ułatwia zaciąganie przewodów.
• Materiał odporny na korozję: Zastosowane tworzywo jest całkowicie odporne na działanie wód gruntowych oraz agresywnych związków chemicznych znajdujących się w glebie.
• Długość kręgu: 50 metrów bieżących pozwala na minimalizację liczby połączeń na długich odcinkach instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów rur instalacyjnych do prowadzenia kabli w ziemi. Spełnia wymagania techniczne stawiane osłonom typu giętkiego, co potwierdza jego przydatność w profesjonalnych projektach infrastrukturalnych. Dzięki zachowaniu odpowiednich parametrów wytrzymałościowych, rura QRK 40/50 FLEX gwarantuje długowieczność instalacji i bezpieczeństwo eksploatacji zgodnie z polskimi i europejskimi standardami branżowymi.

Zastosowanie

Rura osłonowa QRK 40/50 FLEX znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz teletechnicznym. Jest idealnym rozwiązaniem do:

• Ochrony kabli energetycznych niskiego i średniego napięcia w wykopach otwartych.
• Budowy rurociągów kablowych w trudnych warunkach terenowych, gdzie wymagana jest wysoka elastyczność przy zachowaniu odporności na ściskanie.
• Zabezpieczania instalacji oświetlenia zewnętrznego, sygnalizacji świetlnej oraz systemów monitoringu wizyjnego.
• Prowadzenia przyłączy budynkowych w budownictwie jednorodzinnym i przemysłowym.

Wskazówki Montażowe

Podczas montażu rury QRK 40/50 FLEX należy przestrzegać zasad sztuki elektroinstalacyjnej. Zaleca się układanie rury na wyrównanym dnie wykopu, najlepiej na podsypce piaskowej o grubości minimum 10 cm, co zapobiega punktowym naciskom przez ostre kamienie. Promień gięcia powinien być dostosowany do zaleceń producenta, aby nie osłabić struktury karbów. Po ułożeniu rury i wciągnięciu kabli, należy wykonać obsypkę piaskową, a następnie zagęścić grunt warstwami. W przypadku łączenia odcinków, należy stosować dedykowane złączki systemowe, które zapewnią szczelność i ciągłość ochrony mechanicznej.

FAQ

• Czy rura nadaje się do zalewania w betonie? Głównym przeznaczeniem rury QRK 40/50 FLEX jest układanie w ziemi, jednak dzięki odporności 450N może być stosowana w lekkich konstrukcjach betonowych po uprzednim sprawdzeniu wymagań projektowych.
• Czy produkt posiada pilot do wciągania kabli? Standardowo rury tego typu ułatwiają zaciąganie dzięki gładkiej ścianie wewnętrznej, jednak dostępność linki (pilota) zależy od konkretnej partii produkcyjnej – zaleca się stosowanie profesjonalnych włókien szklanych do wciągania kabli.
• Jaka jest różnica między rurą niebieską a czerwoną? W polskiej praktyce elektroenergetycznej kolor niebieski najczęściej oznacza rury osłonowe dla kabli niskiego napięcia (nN), natomiast czerwony dla kabli średniego i wysokiego napięcia (SN/WN).
