Rura karbowana w kręgach QRK 32/50 FLEX 450N, niebieska (50m) | 020320005001 Q-Systems

Opis i Kluczowe Cechy

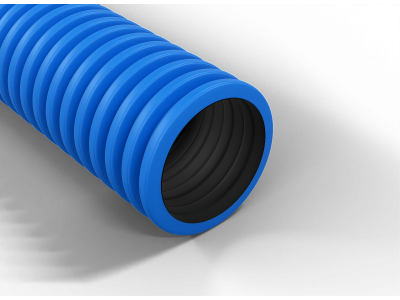

Rura karbowana QRK 32/50 FLEX 450N marki Q-Systems to zaawansowane rozwiązanie osłonowe, zaprojektowane z myślą o profesjonalnych instalacjach podziemnych. Produkt charakteryzuje się unikalną, dwuwarstwową konstrukcją, która łączy w sobie wysoką wytrzymałość mechaniczną z elastycznością montażową. Zewnętrzna warstwa karbowana w kolorze niebieskim odpowiada za sztywność obwodową i odporność na ściskanie o wartości 450N, co pozwala na bezpieczne układanie rur w gruncie. Wewnętrzna warstwa wygładzająca w kolorze czarnym minimalizuje tarcie, co w połączeniu z fabrycznie zainstalowaną linką (pilotem), znacząco ułatwia zaciąganie kabli i przewodów na długich odcinkach.

• Średnica zewnętrzna: 32 mm, zapewniająca optymalną przestrzeń dla standardowych wiązek kablowych.
• Średnica wewnętrzna: 25 mm, gwarantująca swobodny przepust przewodów.
• Wytrzymałość na ściskanie: Klasa 450N, dedykowana do instalacji w miejscach o umiarkowanym obciążeniu gruntowym.
• Konstrukcja: Dwuwarstwowa (karbowana z zewnątrz, gładka wewnątrz).
• Wyposażenie: Każdy krąg 50m dostarczany jest z profesjonalną złączką oraz linką ułatwiającą wciąganie kabli.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany w ścisłej zgodności z wymaganiami normy PN-EN 61386-24. Norma ta określa systemy rur instalacyjnych do prowadzenia kabli oraz systemy rur układanych w ziemi. Dzięki spełnieniu tych rygorystycznych wytycznych, rura QRK 32 gwarantuje bezpieczeństwo eksploatacji, odpowiednią odporność na uderzenia oraz trwałość materiałową w trudnych warunkach środowiskowych, jakim jest bezpośrednie sąsiedztwo z gruntem.

Zastosowanie

Rura osłonowa QRK 32 FLEX znajduje szerokie zastosowanie w budownictwie elektroenergetycznym i telekomunikacyjnym. Jest idealnym wyborem do:

• Ochrony kabli energetycznych niskiego i średniego napięcia układanych w wykopach otwartych.
• Budowy rurociągów kablowych w instalacjach oświetlenia zewnętrznego i ulicznego.
• Zabezpieczania przewodów sterowniczych i sygnalizacyjnych w automatyce przemysłowej.
• Prowadzenia instalacji teletechnicznych w gruntach o zróżnicowanej strukturze dzięki wysokiej elastyczności i małemu promieniowi gięcia.

Wskazówki Montażowe

Podczas montażu rur QRK 32 należy zwrócić uwagę na zachowanie minimalnego promienia gięcia, co jest ułatwione dzięki wysokiej elastyczności produktu. Przed zasypaniem wykopu należy upewnić się, że rury są połączone za pomocą dedykowanych złączek (jedna sztuka w zestawie), co zapobiega przedostawaniu się zanieczyszczeń i wilgoci do wnętrza osłony. Wykorzystanie fabrycznej linki do zaciągania pozwala na szybkie wprowadzenie przewodów bez ryzyka uszkodzenia ich izolacji o wewnętrzne ścianki rury. Zaleca się stosowanie podsypki piaskowej w celu stabilizacji rury w gruncie i ochrony przed punktowymi naciskami kamieni.

FAQ

• Czy rura nadaje się do zalewania betonem? Tak, dzięki wytrzymałości 450N i dwuwarstwowej strukturze, rura może być stosowana w konstrukcjach betonowych, o ile zachowane zostaną standardy sztuki budowlanej.
• Czy kolor niebieski ma znaczenie? Tak, w polskiej praktyce elektroinstalacyjnej kolor niebieski rur osłonowych najczęściej identyfikuje trasy kabli niskiego napięcia (nN).
• Co zawiera zestaw? Kupując jeden krąg, otrzymujesz 50 metrów bieżących rury, zainstalowaną wewnątrz linkę do zaciągania oraz jedną złączkę systemową.
