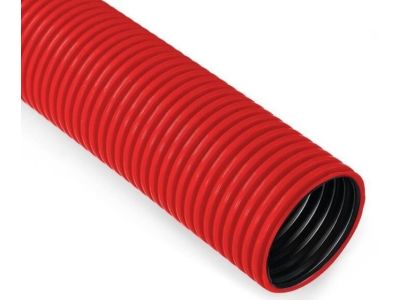

Rura karbowana w kręgach QRK 110/25 FLEX, 450N czerwona (25m) zamiennik DVR | 021100002502 Q-Systems

Opis i Kluczowe Cechy

Rura karbowana w kręgach QRK 110/25 FLEX marki Q-Systems to zaawansowane rozwiązanie osłonowe, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych i telekomunikacyjnych. Produkt charakteryzuje się dwuścienną konstrukcją, która łączy w sobie elastyczność z wyjątkową wytrzymałością mechaniczną. Średnica zewnętrzna wynosząca 110 mm pozwala na swobodne prowadzenie kabli o dużych przekrojach lub wiązek przewodów, zapewniając im optymalną przestrzeń i ochronę. Kluczowym parametrem technicznym jest odporność na ściskanie przekraczająca 450N, co klasyfikuje ten produkt jako rozwiązanie średnie, zdolne do wytrzymania znacznych obciążeń statycznych i dynamicznych występujących w gruncie. Czerwony kolor rury jest zgodny z polskimi normami oznaczeń dla linii elektroenergetycznych, co ułatwia identyfikację trasy kablowej podczas przyszłych prac ziemnych.

• Konstrukcja dwuścienna: Zewnętrzna warstwa karbowana nadaje sztywność obwodową, podczas gdy wewnętrzna struktura ułatwia zaciąganie kabli.
• Wysoka elastyczność: Typ FLEX umożliwia łatwe omijanie przeszkód terenowych bez konieczności stosowania dodatkowych złączek kątowych.
• Odporność mechaniczna: Wytrzymałość powyżej 450N gwarantuje bezpieczeństwo instalacji pod ciągami pieszymi i terenami zielonymi.
• Długość kręgu: 25 metrów bieżących pozwala na redukcję liczby połączeń na długich odcinkach instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów rur instalacyjnych do prowadzenia kabli pod ziemią. Spełnienie wymagań w zakresie odporności na ściskanie (klasa 450) oraz odporności na uderzenia zapewnia długowieczność infrastruktury. Rura stanowi pełnowartościowy zamiennik dla systemów typu DVR, zachowując wszystkie parametry techniczne wymagane przez inspektorów nadzoru oraz inwestorów branżowych. Materiały użyte do produkcji wykazują wysoką odporność na korozję chemiczną występującą w glebie oraz na działanie wód gruntowych.

Zastosowanie

Rura osłonowa QRK 110/25 FLEX znajduje szerokie zastosowanie w budownictwie ogólnym, przemysłowym oraz infrastrukturze drogowej. Jest dedykowana przede wszystkim do:

• Ochrony kabli elektroenergetycznych niskiego i średniego napięcia układanych bezpośrednio w ziemi.
• Budowy przepustów pod chodnikami, podjazdami oraz w pasach zieleni.
• Zabezpieczania linii oświetlenia ulicznego oraz systemów sygnalizacji świetlnej.
• Tworzenia magistral telekomunikacyjnych w trudnych warunkach terenowych, gdzie wymagana jest elastyczność trasy.

Wskazówki Montażowe

Podczas montażu rur QRK 110/25 FLEX należy przestrzegać zasad sztuki elektroinstalacyjnej. Zaleca się układanie rur w wykopach otwartych na odpowiednio przygotowanej podsypce piaskowej o grubości minimum 10 cm, co zapobiega punktowym naciskom na ścianki rury. Dzięki karbowanej strukturze, rura doskonale współpracuje z gruntem, jednak należy pamiętać o zachowaniu odpowiedniego promienia gięcia, aby nie doprowadzić do przewężenia światła kanału. Po ułożeniu kabli i zasypaniu rury warstwą ochronną piasku, należy zastosować taśmę ostrzegawczą w kolorze czerwonym, umieszczoną nad rurą, zgodnie z obowiązującymi przepisami SEP.

FAQ

• Czy rura posiada linkę do zaciągania kabli? Standardowo rury typu FLEX o tej średnicy są przygotowane do łatwego wprowadzania przewodów, jednak dostępność fabrycznej pilot-linki zależy od konkretnej partii produkcyjnej (zaleca się stosowanie profesjonalnych włókien szklanych do wciągania kabli).
• Czy produkt można stosować w betonie? Tak, wysoka odporność na ściskanie (450N) pozwala na zalewanie rury betonem, co jest często wykorzystywane przy tworzeniu przepustów w fundamentach lub konstrukcjach inżynieryjnych.
• Jaka jest różnica między QRK a DVR? QRK 110/25 FLEX od Q-Systems jest bezpośrednim zamiennikiem rur DVR, oferującym analogiczne parametry wytrzymałościowe i wymiarowe, przy zachowaniu wysokiej jakości wykonania.
