Rura karbowana w odcinkach QRK 160 750N niebieska (6m) zamiennik DVK | 011600200601 Q-Systems

Opis i Kluczowe Cechy

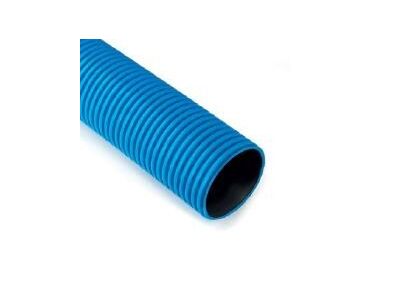

Rura karbowana QRK 160 marki Q-Systems to wysokiej klasy osłona dwuścienna przeznaczona do ochrony kabli w trudnych warunkach gruntowych. Produkt charakteryzuje się średnicą zewnętrzną wynoszącą 160 mm, co pozwala na swobodne prowadzenie grubych kabli energetycznych lub wiązek przewodów telekomunikacyjnych. Wykonana z polietylenu (PE), rura posiada konstrukcję dwuwarstwową: zewnętrzna warstwa karbowana nadaje konstrukcji wysoką sztywność obwodową, natomiast wewnętrzna warstwa gładka minimalizuje opory tarcia podczas wciągania kabli. Odporność na ściskanie na poziomie 750N klasyfikuje ten produkt jako rozwiązanie dedykowane do miejsc o zwiększonym obciążeniu mechanicznym, stanowiąc doskonały zamiennik dla systemów typu DVK.

• Wysoka sztywność obwodowa: Odporność 750N zapewnia bezpieczeństwo instalacji pod drogami i chodnikami.
• Konstrukcja dwuwarstwowa: Karbowana ścianka zewnętrzna i gładka ścianka wewnętrzna ułatwiająca zaciąganie przewodów.
• Kolor niebieski: Zgodnie z normami branżowymi, kolor niebieski dedykowany jest do ochrony kabli niskiego napięcia.
• Odcinki 6-metrowe: Sztywne sztangi ułatwiają precyzyjne układanie w prostych odcinkach wykopów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów rur instalacyjnych do prowadzenia kabli pod ziemią. Spełnia wymagania normy PN-EN 61386-24, co potwierdza jego przydatność w profesjonalnych instalacjach elektrotechnicznych. Dzięki zastosowaniu wysokiej jakości polietylenu, rura wykazuje odporność na działanie substancji chemicznych występujących w glebie oraz jest całkowicie odporna na korozję, co gwarantuje wieloletnią eksploatację bez utraty parametrów mechanicznych.

Zastosowanie

Rura QRK 160 znajduje szerokie zastosowanie w budownictwie infrastrukturalnym oraz przemysłowym. Jest idealnym rozwiązaniem do budowy kanalizacji kablowej w miejscach takich jak:

• Przepusty pod szlakami komunikacyjnymi o umiarkowanym natężeniu ruchu.
• Ochrona linii energetycznych niskiego napięcia (NN).
• Budowa sieci telekomunikacyjnych i światłowodowych jako rura osłonowa.
• Instalacje oświetlenia ulicznego oraz sygnalizacji świetlnej.
• Ochrona kabli sterowniczych w automatyce przemysłowej.

Wskazówki Montażowe

Podczas montażu rur QRK 160 należy zwrócić szczególną uwagę na odpowiednie przygotowanie wykopu. Dno wykopu powinno być wyrównane i wysypane warstwą piasku (podsypka), co zapobiega punktowym naciskom na rurę. Odcinki o długości 6 metrów należy łączyć za pomocą dedykowanych złączek piaskoszczelnych, które zapewniają ciągłość osłony. Podczas zasypywania zaleca się stosowanie zagęszczania warstwowego, aby uniknąć osiadania gruntu. Minimalny promień gięcia powinien być dostosowany do sztywności rury, aby nie doprowadzić do deformacji przekroju poprzecznego, co mogłoby utrudnić późniejszą wymianę okablowania.

FAQ

• Czy rura QRK 160 może być stosowana jako zamiennik rury DVK? Tak, parametry techniczne oraz konstrukcja dwuścienna sprawiają, że jest to pełnowartościowy zamiennik dla rur typu DVK o tej samej średnicy i klasie wytrzymałości.
• Czy produkt jest dostarczany z pilotem do wciągania kabli? Rury w odcinkach sztywnych (sztangi 6m) zazwyczaj nie posiadają fabrycznego pilota, ze względu na gładką powierzchnię wewnętrzną, która umożliwia łatwe przepchnięcie stalki lub kabla.
• Jaka jest odporność temperaturowa rury? Rury wykonane z PE zachowują swoje właściwości w szerokim zakresie temperatur, jednak optymalny montaż powinien odbywać się w temperaturze powyżej -5°C, aby uniknąć nadmiernej sztywności materiału.
