Rura karbowana QRK 110, niebieska (6m) zamiennik DVK | 011100000601 Q-Systems

Opis i Kluczowe Cechy

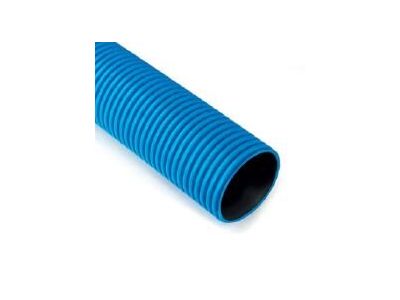

Rura karbowana QRK 110 to zaawansowane rozwiązanie osłonowe, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych i telekomunikacyjnych. Produkt charakteryzuje się dwuścienną konstrukcją, która łączy w sobie lekkość z wyjątkową wytrzymałością mechaniczną. Zewnętrzna warstwa karbowana zapewnia wysoką sztywność obwodową, natomiast wewnętrzna warstwa gładka minimalizuje opory tarcia, co znacząco ułatwia wciąganie kabli na długich odcinkach. Kluczowym parametrem technicznym jest odporność na ściskanie wynosząca powyżej 450N, co pozwala na bezpieczne stosowanie rury w miejscach narażonych na obciążenia gruntowe. Produkt dostarczany jest w odcinkach o długości 6 metrów, co optymalizuje proces logistyczny i montażowy na placu budowy.

• Średnica zewnętrzna 110 mm zapewnia odpowiednią przestrzeń dla kabli o dużych przekrojach.
• Wysoka odporność na ściskanie (>450N) gwarantuje stabilność strukturalną pod ziemią.
• Dwuścienna budowa zwiększa trwałość i odporność na uszkodzenia punktowe.
• Kolor niebieski ułatwia identyfikację rodzaju instalacji w wykopie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów rur osłonowych do prowadzenia kabli pod ziemią. Spełnia wymagania techniczne stawiane rurom typu DVK, co czyni go pełnowartościowym zamiennikiem w projektach infrastrukturalnych. Materiały użyte do produkcji wykazują wysoką odporność na korozję chemiczną oraz działanie wód gruntowych, co jest kluczowe dla zachowania ciągłości ochrony instalacji elektrycznych przez dziesięciolecia eksploatacji.

Zastosowanie

Rura QRK 110 znajduje szerokie zastosowanie w budownictwie przemysłowym, drogowym oraz energetycznym. Jest idealnym rozwiązaniem do ochrony kabli niskiego i średniego napięcia układanych w ziemi, w wykopach otwartych. Dzięki swojej konstrukcji doskonale sprawdza się pod chodnikami, pasami zieleni oraz wzdłuż tras komunikacyjnych. Może być wykorzystywana jako przepust pod przeszkodami terenowymi oraz w miejscach, gdzie wymagana jest dodatkowa osłona mechaniczna przewodów przed naciskiem gruntu lub przypadkowym uszkodzeniem podczas prac ziemnych.

Wskazówki Montażowe

Podczas montażu rur karbowanych QRK 110 należy zwrócić szczególną uwagę na odpowiednie przygotowanie wykopu. Dno wykopu powinno być wyrównane i pozbawione ostrych kamieni, które mogłyby punktowo obciążać ścianki rury. Zaleca się stosowanie podsypki piaskowej o grubości minimum 10 cm. Odcinki rur należy łączyć za pomocą dedykowanych złączek, dbając o czystość powierzchni styku, co zapewni odpowiednią szczelność systemu. Po ułożeniu rury i wciągnięciu kabli, należy wykonać obsypkę piaskową oraz zagęścić grunt warstwami, aby uniknąć osiadania terenu. Należy pamiętać o zachowaniu odpowiedniego promienia gięcia, aby nie doprowadzić do deformacji przekroju poprzecznego.

FAQ

• Czy rura jest dostarczana ze złączką? Standardowo rury w odcinkach 6-metrowych mogą być wyposażone w złączkę nasadową, jednak zależy to od aktualnej partii produkcyjnej (Q-Systems lub Wavin).
• Czy produkt można stosować w miejscach o dużym natężeniu ruchu kołowego? Odporność 450N jest odpowiednia dla większości standardowych warunków gruntowych; w przypadku przejazdów pod drogami o dużym obciążeniu należy skonsultować projekt z inżynierem budowy pod kątem głębokości posadowienia.
• Jaki jest kolor rury i co on oznacza? Rura jest koloru niebieskiego, co w polskiej praktyce instalacyjnej najczęściej oznacza osłonę dla kabli niskiego napięcia lub teletechnicznych, zależnie od specyfikacji projektu.
