Rozszerzone przedłużenia przyłączy x630/P630 3P (400A), MCCB | HYW011H Hager

Opis i Kluczowe Cechy

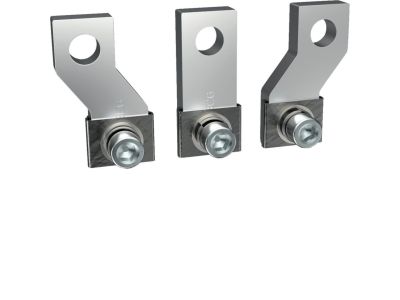

Rozszerzone przedłużenia przyłączy o numerze katalogowym HYW011H to profesjonalne akcesorium dedykowane do wyłączników kompaktowych (MCCB) serii x630 oraz P630 marki HAGER. Zestaw ten został zaprojektowany z myślą o instalacjach trójbiegunowych (3P), gdzie wymagane jest zwiększenie odstępów między zaciskami lub ułatwienie podejścia szynami prądowymi o dużym przekroju. Przedłużenia są przystosowane do pracy z prądem znamionowym do 400A, co gwarantuje wysoką wydajność prądową bez ryzyka nadmiernego przegrzewania się punktów styku.

• Kompatybilność: Dedykowane do aparatów HAGER x630 oraz P630 w wersji 3-biegunowej.
• Wysoka obciążalność: Przystosowane do pracy w obwodach o natężeniu prądu do 400A.
• Materiał wykonania: Wysokiej jakości miedź cynowana, zapewniająca doskonałą przewodność i odporność na korozję.
• Zwiększenie bezpieczeństwa: Rozszerzenie rozstawu przyłączy minimalizuje ryzyko wystąpienia łuku elektrycznego między fazami.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy IEC/EN 60947-2, która definiuje standardy dla aparatury niskonapięciowej, w tym wyłączników i ich akcesoriów. Dzięki certyfikacji CE, przedłużenia HYW011H mogą być bezpiecznie stosowane w rozdzielnicach przemysłowych na terenie całej Unii Europejskiej. Każdy element przeszedł testy wytrzymałości dielektrycznej oraz próby nagrzewania prądem znamionowym, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Przedłużenia przyłączy znajdują zastosowanie wszędzie tam, gdzie standardowe zaciski wyłącznika MCCB są niewystarczające do poprawnego i bezpiecznego montażu okablowania lub szynoprzewodów. Są one niezbędne w rozdzielnicach głównych i obiektowych, w których stosuje się szerokie szyny miedziane. Dzięki nim inżynierowie i prefabrykatorzy rozdzielnic mogą w sposób przejrzysty i uporządkowany wyprowadzić tory prądowe, zachowując przy tym wymagane odstępy izolacyjne wewnątrz obudowy.

Wskazówki Montażowe

Montaż przedłużeń HYW011H powinien być przeprowadzony przy całkowitym odłączeniu napięcia w układzie. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania śrub mocujących, który musi być zgodny z dokumentacją techniczną producenta (HAGER), aby uniknąć wzrostu rezystancji zestykowej. Zaleca się stosowanie klucza dynamometrycznego. Po zamontowaniu przedłużeń warto zainstalować dedykowane osłony zacisków (jeśli nie są częścią zestawu), aby zapewnić odpowiedni stopień ochrony przed dotykiem bezpośrednim części czynnych.

FAQ

• Czy przedłużenia pasują do wersji 4-biegunowej? Nie, model HYW011H jest przeznaczony wyłącznie do aparatów 3-biegunowych (3P).
• Czy zestaw zawiera śruby montażowe? Tak, zestaw zawiera niezbędne elementy mocujące do połączenia przedłużeń z zaciskami wyłącznika.
• Czy można stosować te przedłużenia z aparatami innych producentów? Nie, akcesorium jest ściśle dopasowane do geometrii zacisków serii x630/P630 marki HAGER i nie gwarantuje poprawnego montażu na urządzeniach innych marek.
