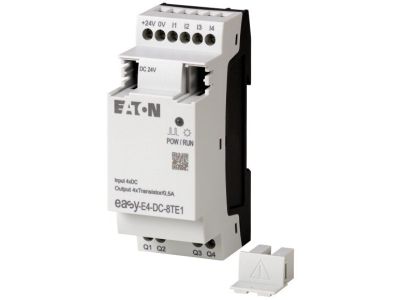

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Eaton

Producent

Eaton

Kod

1164913

EAN

4015080892809

Kod Producenta

197219

Rozszerzenie przekaźnika programowalnego 24VDC, 4DI, 4DO-T EASY-E4-DC-8TE1

Informacja o Produkcie

Alternatywny kod produktu: EASY-E4-DC-8TE1

Opis i Kluczowe Cechy

Moduł rozszerzeń EASY-E4-DC-8TE1 (symbol 197219) to uniwersalna jednostka wejść/wyjść przeznaczona do systemów programowalnych Easy-E4. Urządzenie oferuje 4 wejścia cyfrowe i 4 wyjścia tranzystorowe, pracuje przy napięciu zasilania 24 V DC i posiada stopień ochrony IP20. Elastyczny montaż (poziomy lub pionowy) oraz obsługa połączeń easyConnect ułatwiają integrację w szafie sterowniczej.

Napięcie zasilania 24 V DC: bezpieczne napięcie sterowania zgodne z typowymi instalacjami przemysłowymi i automatyki budynkowej.
4 wejścia cyfrowe (4DI): umożliwiają podłączenie przycisków, łączników krańcowych, czujników binarnych – sygnały są bezzwłocznie przekazywane do sterownika.
4 wyjścia tranzystorowe (4DO-T): gwarantują szybkie, bezmechaniczne przełączanie obciążeń DC, eliminując zużycie elementów stykowych.
Stopień ochrony IP20: zapewnia ochronę przed ciałami stałymi o średnicy >12 mm, co jest standardem dla aparatury montowanej wewnątrz rozdzielnic i szaf sterowniczych.
Montaż poziomy lub pionowy: elastyczność zabudowy na szynie TH35 (DIN) – dopasowujesz układ do dostępnej przestrzeni w szafie.

Zgodność z Normami

Moduł spełnia wymagania norm kompatybilności elektromagnetycznej EN 61000-6-2 oraz EN 61000-6-3. Odporność mechaniczną potwierdzają testy według IEC 60068-2-6 (wibracje), IEC 60068-2-27 (uderzenia) i IEC 60068-2-30 (wilgoć cykliczna). Urządzenie jest zgodne z normą programowalnych sterowników logicznych IEC 61131-2 oraz przepisami bezpieczeństwa EN 61010 i EN 50178. Posiada również certyfikację cULus zgodnie z UL 61010 oraz CSA C22.2 nr 61010.

Zastosowanie

Rozszerzenie EASY-E4-DC-8TE1 znajduje zastosowanie wszędzie tam, gdzie potrzeba zwiększyć liczbę wejść i wyjść w systemie sterowania opartym na Easy-E4.

Rozbudowa instalacji o dodatkowe czujniki krańcowe, przyciski lub przełączniki w maszynach i liniach produkcyjnych.
Sterowanie małymi przekaźnikami, stycznikami DC lub siłownikami (np. zawory elektromagnetyczne) w szafach automatyki.
Sygnalizacja stanów roboczych i alarmów – wyjścia tranzystorowe mogą bezpośrednio sterować diodami LED lub modułami sygnalizacyjnymi.
Integracja z instalacjami automatyki budynkowej (oświetlenie, żaluzje, napędy bram) w oparciu o 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie modułu może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w pozycji poziomej lub pionowej. Przekroje przewodów należy dobrać do spodziewanego obciążenia wyjść oraz wymagań norm bezpieczeństwa. Momenty dokręcania zacisków oraz zalecane narzędzia stosować zgodnie z dokumentacją producenta.

FAQ

Czy rozszerzenie EASY-E4-DC-8TE1 można montować w pionie? Tak, moduł dopuszcza montaż zarówno poziomy, jak i pionowy na szynie DIN TH35 – decyzja należy do projektanta instalacji w zależności od układu szafy.
Jaki stopień ochrony zapewnia to urządzenie? Stopień ochrony wynosi IP20 zgodnie z IEC/EN 60529, co oznacza ochronę przed ciałami stałymi o średnicy większej niż 12 mm. Produkt jest przystosowany do pracy wewnątrz szaf sterowniczych i rozdzielnic.
Jakie napięcie zasilania jest wymagane dla modułu? Napięcie zasilania to 24 V DC. Należy stosować źródło o odpowiedniej wydajności prądowej – szczegółowe wartości podano w dokumentacji technicznej produktu.
