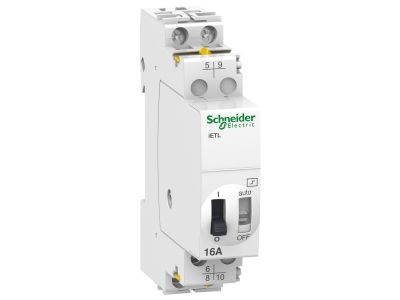

Rozszerzenie iETL iTL 16 2p 1C/O+1NO 16A cewka 24VDC 48VAC 50/60 Hz | A9C32216 Schneider Electric

Opis i Kluczowe Cechy

Rozszerzenie przekaźnika impulsowego iETL iTL 16 (symbol A9C32216) z gamy Acti 9 firmy Schneider Electric to urządzenie przeznaczone do zdalnego sterowania obwodami elektrycznymi. Przystosowane do pracy w sieci prądu przemiennego, oferuje prąd znamionowy 16 A, co gwarantuje bezpieczną obsługę odbiorników o znacznym obciążeniu bez ryzyka przegrzania styków. Wykonanie 2-biegunowe z kombinacją styków 1 C/O (przełączny) + 1 NO (zwierny) zapewnia elastyczność w konfiguracji układów sterowania. Cewka zasilana napięciem 24 V DC lub 48 V AC (50/60 Hz) umożliwia współpracę z różnymi źródłami sygnału sterującego.

• Prąd znamionowy 16 A: Umożliwia bezpieczne przełączanie obciążeń o dużym poborze mocy, minimalizując ryzyko przeciążeń i uszkodzeń termicznych styków.
• Kombinacja styków 1 C/O + 1 NO: Daje możliwość zarówno przełączania (styki przełączne), jak i załączania (styk zwierny), co zwiększa uniwersalność w aplikacjach sterowniczych.
• Cewka 24 V DC / 48 V AC: Elastyczne napięcie sterujące pozwala na integrację z instalacjami niskonapięciowymi i standardowymi obwodami 48 V AC, bez konieczności stosowania dodatkowych przetwornic.
• Konstrukcja 2-biegunowa (2P): Umożliwia jednoczesne rozłączanie obu biegunów obwodu, co zwiększa bezpieczeństwo i izolację galwaniczną.
• Przeznaczone do zdalnego sterowania: Idealne jako rozszerzenie dla przekaźnika impulsowego w systemach automatyki budynkowej i sterowania oświetleniem.

Zgodność z Normami

Urządzenie należy do gamy Acti 9 i spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakości i bezpieczeństwa stosowanymi w branży elektrotechnicznej.

Zastosowanie

Rozszerzenie iETL iTL 16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne załączanie obwodów z możliwością rozbudowy konfiguracji styków. Sprawdza się w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Sterowanie oświetleniem – rozszerzenie liczby kanałów przekaźnika impulsowego w systemach centralnego sterowania.
• Zdalne załączanie silników małej mocy, wentylatorów, rolet i bram w automatyce budynkowej.
• Impulsowe sterowanie stycznikami oraz przekaźnikami w szafach sterowniczych i rozdzielnicach.
• Sygnalizacja stanów pracy – wykorzystanie styku pomocniczego NO do przekazywania informacji do systemu nadzoru.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Rozszerzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu znamionowego 16 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy zwrócić uwagę na polaryzację i wartość napięcia cewki (24 V DC lub 48 V AC) – nieprawidłowe podłączenie może skutkować uszkodzeniem urządzenia.

FAQ

• Czy rozszerzenie iETL iTL 16 posiada wbudowane podświetlenie? W dostarczonych danych nie ma informacji o podświetleniu. Standardowo aparatura modułowa nie zawiera podświetlenia sygnalizacyjnego – do wizualizacji stanu zaleca się stosowanie oddzielnych lampek sygnalizacyjnych.
• Jaki jest stopień ochrony tego urządzenia? Producent nie podaje konkretnego stopnia IP dla tego modelu. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20, co zapewnia ochronę przed dotknięciem części niebezpiecznych, ale nie przed wilgocią. Urządzenie należy instalować w suchym, zamkniętym obwodzie rozdzielnicy.
• W jakim trybie pracy działają styki rozszerzenia? Styk pierwszy to 1 C/O (change-over) – przełączny, umożliwiający zarówno załączanie, jak i rozłączanie dwóch różnych obwodów. Styk drugi to 1 NO (normally open) – zwierny, czyli normalnie rozwarty, załączający obwód po podaniu napięcia na cewkę.
